实时错误检查
虽然 AutoCAD Electrical 会在插入或编辑过程中检查是否有重复的原理图元件参考指示和线号，但您可以选择是否实时显示警告。默认情况下，在“项目特性”
“项目设置”选项卡中实时错误检查处于启用状态。
如果您在插入/编辑过程中输入现有元件标记/线号，系统将显示警告对话框。它警告您出现了重复，并根据用户定义格式建议其他的标记名称。可以选择是使用重复的标记还是使用建议的新标记（或者键入新标记）。
如果您选择显示实时警告，系统将为每个项目创建一个错误日志文件。实时警告将保存在名为“<project_name>_error.log”的日志文件中，并保存在 User 子目录中。如果日志文件存在，新内容将添加到同一文件中。错误记录之间由空白行分隔开。
关于 .wdn 文件
.wdn 文件是专门用于核查端子的文本文件。但不会检查此文件中列出的端子号是否重复。使用通配符将一定范围的端子排除在重复检查之外，例如标记名称以“T”开头、端子号为“1”的所有端子。AutoCAD Electrical 将在项目定义文件 (*.wdp) 所在的文件夹中搜索 <project_name>.wdn 文件。如果找不到 <项目名称>.wdn，则 AutoCAD Electrical 会在项目文件夹 C:\Users\{用户名}\Documents\Acade {版本}\AeData\Proj\ 中查找 default.wdn 文件。
默认的 .wdn 文件包含端子号过滤器 GND、PE 和 E。它们在检查重复时将被忽略，并且不会在 Electrical 核查报告中列出。
导线错误检查
“检查/修复间隙指示器”实用程序用于验证导线缝隙/回路两侧的不可见扩展数据指示器是否有效。如果无效，将建立正确的指针。

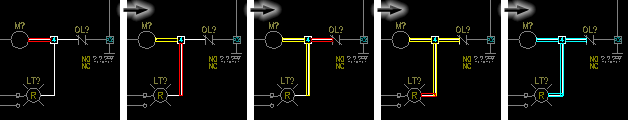

“检查/跟踪导线”实用程序可以排查导线未连接或者短路以及导线交叉间隙指示器无效等方面的问题。
“图形核查”工具可以检测和修复与激活项目中的导线和线号相关的问题，并显示相关报告。请从以下可用选项中进行选择：
- 通过导线交叉间隙指示器链接的导线段。
- 清除不正确的线号和颜色/规格标签指示器
- 找到并删除零长度导线
- 通过在临时图形中绘制每条导线段来显示所有有效的导线段。

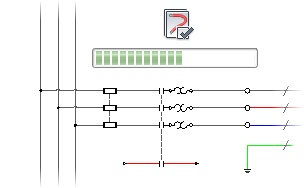

Electrical 核查
使用此工具可以识别和清除影响 AutoCAD Electrical 图形的某些类型的问题。Electrical 核查工具显示在激活项目中检测到的问题的报告。您可以保存此文件以供参考，也可以浏览此文件以查看及更正错误。
运行“Electrical 核查”时，进度条将显示核查过程的进度。核查完成后，文本框中将显示发现的错误总数。“详细信息”选项将列出所检测到的问题。您可以转到错误在项目中的所在位置，并更正错误。
