关于矩形创建工具

AutoCAD Mechanical 提供了 AMRECTANG 命令，使用户可以创建矩形闭合多段线。

RECTANG 命令也可以通过指定两个对角点创建矩形。但是，根据要插入矩形的位置，有时用户可能会发现指定两个对角点并不是很方便。因此，AMRECTANG 命令提供了使用点而非两个对角点定义矩形的选项。

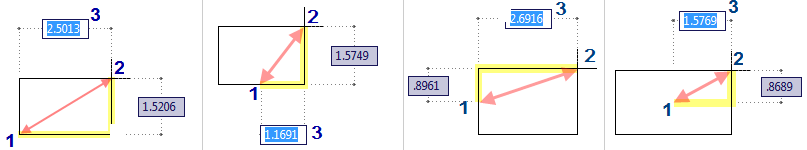

调用此命令后不久，当按空格键时，起点会更改。光标将发生更改以显示当前起点。

光标	含义
	通过将角点用作起点来创建矩形。
	通过将底边中点用作起点来创建矩形。
	通过将高度中点用作起点来创建矩形。
	通过将矩形中心用作起点来创建矩形。

指定起点后，用户可以选择更改角点的形状（圆角或倒角）。用户还可以控制是否绘制矩形的中心线。

之后，用户必须指定用于定义矩形的第二个点。用户可以在绘图区域中单击以指定第二个点。如果启用了尺寸输入，则用户可以通过在工具提示上输入尺寸值来指定第二个点。



用户还可以使用面积以及长度或宽度来定义矩形。如果激活了“倒角”或“圆角”选项，则面积计算会考虑倒角或圆角对角点的影响。

AutoCAD Mechanical 提供了用于定义起点和终点的多个其他选项。若要访问这些选项，请使用命令行选项显示“矩形”对话框。
