用户可以使用此功能为 AutoCAD 工程图和不具有 BOM 表的 AutoCAD Mechanical 工程图生成 BOM 表。
什么是手动明细表？
手动明细表是指手动键入内容的明细表。以下为手动明细表的示例：
- 创建一个表，然后在其中手动输入零件和部件的名称。
- 将明细表创建为块，然后手动输入零件和部件的名称作为块属性。
- 使用直线绘制明细表，然后将零件和部件的名称输入为多行文字。
- 在 Microsoft Excel 电子表格中输入该明细表。
AutoCAD Mechanical 可以对具有手动明细表的工程图执行什么操作？
如果在工程图项目中手动键入了部件工程图中的明细表，则可以使用 AutoCAD Mechanical 中的明细表移植工具进行以下操作：
- 分析工程图项目
- 从手动明细表生成 BOM 表。
- 用 AutoCAD Mechanical 明细表替换手动明细表。 注：
如果该明细表是 Microsoft Excel 电子表格，则明细表移植工具可以生成 BOM 表，但不会在工程图中放置明细表。

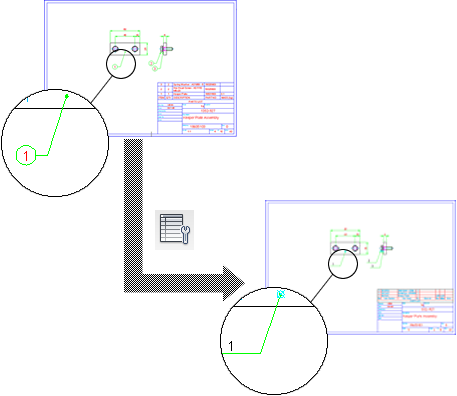

- 用 AutoCAD Mechanical 引出序号替换手动绘制的引出序号。 注： 引出序号移植是可选操作，如有必要可以将其跳过。
- 放置零件参照以将几何图形标记为零件和部件。 注：
- 只有工程图包含引出序号时，移植工具才能将零件参照放置在正确位置。如果工程图不包含引出序号，则移植工具会将零件参照放置在图形边框的旁边。
- 如果工程图包含标准零件，则它会包含移植前的零件参照（自动随标准零件插入）。如果标准零件列在手动明细表中，则移植流程会为这些零件添加另外一组零件参照。最初的零件参照将从 BOM 表中滤出。
- 将非 AMTITLE 图形边框替换为 AMTITLE 图形边框。
如果工程图是某项目的一部分而该项目中的每个零件和子部件都绘制在其自己的 DWG 文件中，则移植工具在生成 BOM 表时不会停止。移植工具会继续发现工程图之间的层次关系，并使用 BOM 表附着工作流链接它们的 BOM 表。
如果工程图项目为非 AutoCAD Mechanical 工程图项目（例如，AutoCAD 工程图项目），则移植工具还会执行以下操作：
- 将项目中的所有工程图移植为 AutoCAD Mechanical 格式。
（移植工程图，以便可以保留 BOM 表）
- 将所有图形边框移植为 AMTITLE 图形边框。
