编写流量表达式

可以为整个圆形管道中的流量创建自定义表达式。

创建表达式的步骤

• 在“工具空间”中的“设定”选项卡上，展开一个管道标签样式集合。
• 在“表达式”上单击鼠标右键，然后单击“新建”。
• 在“新建表达式”对话框中，输入 FLOW 作为名称。
• 输入以下表达式：

  1.49*pi*((({起点路拱高程}-{起点管道内底高程})/2)^2)*(1/0.013)*((({起点路拱高程}-{起点管道内底高程})/4)^(0.6667))*(SQRT({管道坡度}))

• 单击“确定”。

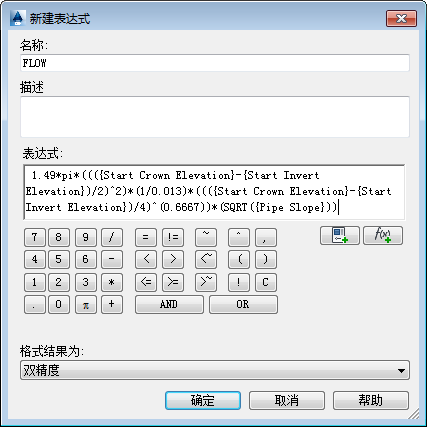

图 11：流量表达式

注：

((起点路拱高程 – 起点管道内底高程)/2) 项已取代管道半径。管道半径是管道的特定参数，在这种情况下不能正常使用。同样，请勿使用 {内部管道直径} 参数。

此表达式还假定曼宁方程式中的“n”值为 0.013（这是混凝土管道的标准）。事实上，对于曼宁方程式中的“n”值，管道已有已命名组件，可以设置该组件。但是，将该组件添加到表达式会产生不想要的结果，因此用户不应将其用于此过程。

创建流量标签样式

下一步是为平面和纵断面创建显示此流量值的管道标签样式。图 12 显示了此标签样式的样例，其中包含所有相关水力设定：

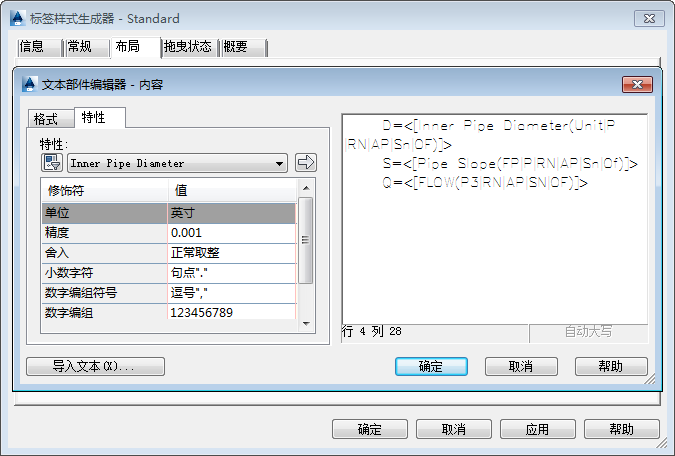

图 12：使用文本组件编辑器显示流量 (Q)

显示流量以用于设计。希望生成构造平面时，可以指定更适用于施工图的样式。在创建管道并为其设置标签后，标签样式 DESIGN FLOW 将显示管道的流量 (Q)。

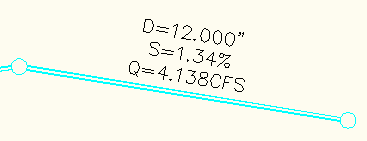

图 13：流量标签

流量标签在纵断面图（可在其中调整每个管道的管道内底夹点直到达到所需管道流量）中尤其有效。用户可能需要使用 REGEN 命令按照每次管道内底升高或降低的迭代来重新生成图形。

用户可以在 AutoCAD Civil 3D 中创建管道表格和结构表格。现在，通过添加的流量表达式，可以轻松将管道流量添加到表格。

这些表达式表明了深入研究 AutoCAD Civil 3D 中数学表达式功能的重要性。随意进行一些假设，可以很容易地看出，任何稍微了解曼宁方程式的用户均可以创建流量的表达式，并可以将该值与按设计雨水量计算的预期流量进行比较。然后，用户可以使用该比较帮助设定管道的直径和坡度。

有关更多 AutoCAD Civil 3D 提示和技巧，请参见 Jeffrey Old 在 Hagerman & Company, Inc. 的网站 http://newsletters.hagerman.com/newsletters 发布的技术报告。
