通过使用曼宁方程式的数学表达式，用户可以在平面或纵断面中对管道设置标签以显示其流量，该流量将作为分析网络总体流量的基础。AutoCAD Civil 3D 不具有根据流量值（通常以立方英尺每秒来表示）设计管道的功能。但是，通过该表达式可以根据水力学进行设计。这是创造性地将表达式与标签样式结合使用的一个好示例，这种用法极大地改进了用户的网络设计。
曼宁方程式被认为是用于计算管道中异重流的工程默认公式。该方程式是一个使用管道的四个参数的表达式。这四个参数包括：
- 以平方英尺表示的流体横断面面积
- 以纵向英尺比横向英尺表示的坡度
- 以英尺表示、并计算为流体横断面面积除以湿周的水力半径
- 称为曼宁“n”值的糙率（没有单位）。
以英国（英制）单位表示的基本方程式如下：
- Q = (1.49/n) * 面积 * (水力半径)^(2/3) * (坡度)^(1/2)，其中 Q 是以立方英尺每秒表示的流量。
假定管道的理论最大流量在达到 100% 全流量时出现，圆形管道的水力半径计算可以简化为以下简单公式：
- 水力半径 = 面积/周长
- 水力半径 = pi*r^2 / 2*pi*r
- 水力半径 = r / 2，其中 r 为以英尺表示的半径。
使用此简化形式，可以将圆形管道全流量的曼宁方程式简化为管道半径、坡度以及糙率的函数：
- Q = (1.49/n) * pi * r^2 * (r/2)^(2/3) * (坡度)^(1/2)
显示管道参数
您可以使用计划设置标签的对象的基本组件在 AutoCAD Civil 3D 中设计对象标签样式。例如，将地块直线的标签样式设定为显示该直线的方向角和距离，它们是该直线的两个基本组件。同样，可以将管道标签样式设定为在平面图或纵断面图中显示管道的基本组件（例如坡度或直径）。在此基础上更进一步，可以创建表格，其中的字段由一系列地块直线或管道的基本组件来填充。
点位高程表达式
通过标签样式，可以根据要设置标签的对象的组件来创建和命名数学表达式。例如，可以为曲面上的点位高程创建表达式，该表达式用于从实际曲面高程中减去给定值。该表达式可以称为 SUBGRADE，且其结构类似于 {曲面高程}-2，其中曲面高程是曲面的一个参数或命名的特性。

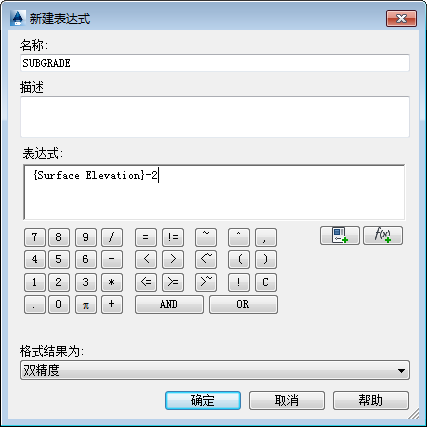

在创建表达式后，可以将其作为一个组件用于标签样式和表格样式。只需创建一个点位高程曲面标签样式（采用称为 SUBGRADE 的表达式）。使用“新建表达式”对话框，如图 10 中所示。
图 10：曲面标签样式表达式
