带挡墙的水平中间带

附着

附着点位于完工坡面曲面上的中间带中心处。此部件将同时插入到左侧和右侧。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
左侧坡度	左侧中间带曲面的坡度	选择列表	- 2%
右侧坡度	右侧中间带曲面的坡度	选择列表	- 2%
包含挡墙	如果此参数为 True，将显示挡墙。如果为 False，将忽略挡墙。	选择列表	包含挡墙
左侧宽度	从中间带中心线到中间带左侧边缘的宽度	正数	1.2 米 4.0 英尺
右侧宽度	从中间带中心线到中间带右侧边缘的宽度	正数	1.2 米 4.0 英尺
左侧 - 使用超高	指定对左侧车道使用超高坡度。	选择列表：是否	是
默认左侧坡度	指定在未指定超高坡度的情况下左侧车道的默认坡度	数字	- 2%
右侧车道 - 使用超高	指定对右侧车道使用超高坡度。	选择列表：是否	是
默认右侧坡度	指定在未指定超高坡度的情况下右侧车道的默认坡度	数字	- 2%
路肩坡度方向	指定路肩坡度是远离路拱，还是朝向路拱	选择列表：远离路拱朝向路拱	远离路拱
铺装 1 深度	铺装 1 层的厚度；零表示忽略此参数	正数	0.025 米 0.083 英尺
铺装 2 深度	铺装 2 层的厚度；零表示忽略此参数	正数	0.025 米 0.083 英尺
基层深度	基层的厚度	正数	0.100 米 0.333 英尺
底基层深度	底基层的厚度	正数	0.300 米 1.0 英尺

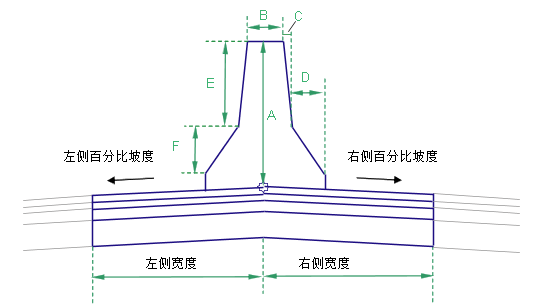

标注 A（毫米或英寸）	中间带中心处挡墙的高度	正数	810 毫米 32 英寸
标注 B（毫米或英寸）	如图所示	正数	232 毫米 9 英寸
标注 C（毫米或英寸）	如图所示	正数	59 毫米 2 英寸
标注 D（毫米或英寸）	如图所示	正数	125 毫米 5 英寸
标注 E（毫米或英寸）	如图所示	正数	557 毫米 22 英寸
标注 F（毫米或英寸）	如图所示	正数	178 毫米 7 英寸

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
左侧宽度	可用于替代固定的“左侧宽度”值，并将中间带左侧边缘连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
右侧宽度	可用于替代固定的“右侧宽度”值，并将中间带右侧边缘连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选

输出参数

参数	描述	类型
超高旋转轴	指示子部件是否支持旋转轴计算。要查看参数的描述，在“特性”窗口中，将光标悬停在参数上。有关详细信息，请参见纵断面坡面线在超高过程中的调整。	静态（描述）
左侧百分比坡度	中间带左侧的百分比坡度	数字
右侧百分比坡度	中间带右侧的百分比坡度	数字

参数

描述

类型

超高旋转轴

指示子部件是否支持旋转轴计算。要查看参数的描述，在“特性”窗口中，将光标悬停在参数上。

有关详细信息，请参见纵断面坡面线在超高过程中的调整。

静态（描述）

左侧百分比坡度

中间带左侧的百分比坡度

数字

右侧百分比坡度

中间带右侧的百分比坡度

数字

行为

将铺装层结构连接向外插入附着点的左侧和右侧，以得到给定的宽度和坡度。如果“包含挡墙”的值为 True，则围绕中间带中心线对称地插入挡墙。如果将路线作为左侧宽度和右侧宽度的目标参数给定，那么将调整宽度，以连接到道路上每个里程处的路线偏移。

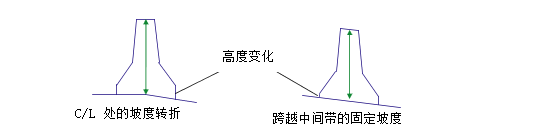

如果中间带应用的超高具有跨越整个中间带的单一固定坡度，那么挡墙顶部将倾斜，以匹配中间带坡度。否则，挡墙顶部将保持水平。在所有情况中，挡墙中心线处的挡墙高度（标注 A）都保持不变。

超高旋转轴支持

此部件仅适用于“轴方法”为“中间带边缘”且“中间带处理”为“保持中间带造型”的道路类型。如果将此部件与其他任何轴方法或变形的中间带处理结合使用，生成的结果相当于“中间带边缘”加上“保持中间带形状”的结果。

布局模式操作

在布局模式中，此部件将使用宽度和深度输入参数沿 -2% 坡度显示所有铺装层连接。如果“包含挡墙”的值为 True，那么将按给定的标注显示挡墙。

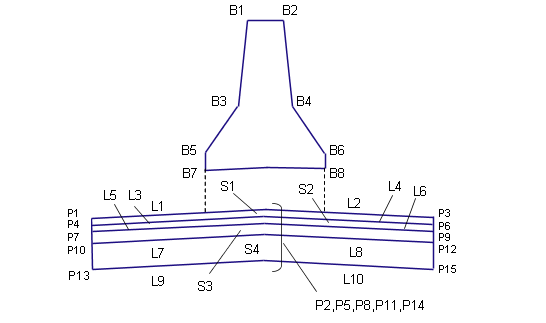

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
所有挡墙点	Barrier	混凝土挡墙上的所有点
P1、P3	ETW	完工坡面上的车道内侧边缘
P2	路拱	完工坡面上的中间带路拱
P4、P6	ETW_Pave1	铺装 1 曲面上的行车道边缘
P5	Crown_Pave1	铺装 1 曲面上的路拱
P7、P9	ETW_Pave2	铺装 2 曲面上的行车道边缘
P8	Crown_Pave2	铺装 2 曲面上的路拱
P10、P12	ETW_Base	基准曲面上的行车道边缘
P11	Crown_Base	基准曲面上的路拱
P13、P15	ETW_Sub	底基层曲面上的行车道边缘
P14	Crown_Sub	底基层曲面上的路拱
L1、L2	Top, Pave
L3、L4	Pave1
L5、L6	Pave2
L7、L8	Base
L9、L10	Subbase Datum
所有挡墙连接	Barrier
S1	Pave1	完工坡面与铺装 1 曲面之间的区域
S2	Pave2	铺装 1 曲面与铺装 2 曲面之间的区域
S3	Base	铺装 2 曲面与基准曲面之间的区域
S4	Subbase	基准曲面与底基层曲面之间的区域
S5	Barrier	由挡墙围成的造型。
