拱形车道

此部件可以创建具有独立底基坡度控制的拱形车道，并能够通过指定目标路线来控制底基路拱位置。

附着

附着点位于第 1 个连接的开始处。此部件受插入方向的影响。正宽度将在插入方向上增加距离附着点的偏移。

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
左侧车道宽度	左侧车道从内侧边缘的偏移到外侧边缘的偏移之间的宽度	正数	3.6 米 12.0 英尺
右侧车道宽度	右侧车道从内侧边缘的偏移到外侧边缘的偏移之间的宽度	正数	3.6 米 12.0 英尺
默认左侧坡度百分比	在未定义路线的超高坡度时要使用的车道的默认左侧坡度百分比	数字	-2.0
默认右侧坡度百分比	在未定义路线的超高坡度时要使用的车道的默认右侧坡度百分比	数字	-2.0
基层百分比坡度	指定基层材质和底基材质的坡度。在存在超高的情况下，将计算为默认坡度和基层坡度之间的差值，再与超高值相加。	数字	-3.0
铺装 1 深度	铺装 1 层的厚度 (0 表示忽略)	正数	0.025 米 0.083 英尺
铺装 2 深度	铺装 2 层的厚度 (0 表示忽略)	正数	0.025 米 0.083 英尺
基层深度	基层在路拱处的厚度	正数	0.100 米 0.333 英尺
底基深度	底基层的厚度	正数	0.300 米 1.0 英尺

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
左侧宽度	可用于变更固定的左侧车道宽度，并将车道边缘连接到偏移路线。可以为以下对象类型指定此宽度：路线、多段线、要素线或测量地物。	可选
左侧外部高程	可用于变更正常的车道坡度，并将左侧行车道的外侧边缘连接到纵断面的高程。可以为以下对象类型指定此高程：纵断面、三维多段线、要素线或测量地物。	可选
右侧宽度	可用于变更固定的右侧车道宽度，并将车道边缘连接到偏移路线。可以为以下对象类型指定此宽度：路线、多段线、要素线或测量地物。	可选
右侧外部高程	可用于变更正常的车道坡度，并将右侧行车道的外侧边缘连接到纵断面的高程。可以为以下对象类型指定此高程：纵断面、三维多段线、要素线或测量地物。	可选
基准中心线	可用于变更基层材质和底基材质的路拱位置。可以为以下对象类型指定此中心线：路线、多段线、要素线或测量地物。	可选

参数	描述	类型
超高旋转轴	指示子部件是否支持旋转轴计算。要查看参数的描述，在“特性”窗口中，将光标悬停在参数上。有关详细信息，请参见纵断面坡面线在超高过程中的调整。	静态（描述）
左侧车道百分比坡度	左侧车道的百分比坡度	数字
右侧车道百分比坡度	右侧车道的百分比坡度	数字

参数

描述

类型

超高旋转轴

指示子部件是否支持旋转轴计算。要查看参数的描述，在“特性”窗口中，将光标悬停在参数上。

静态（描述）

左侧车道百分比坡度

左侧车道的百分比坡度

数字

右侧车道百分比坡度

右侧车道的百分比坡度

数字

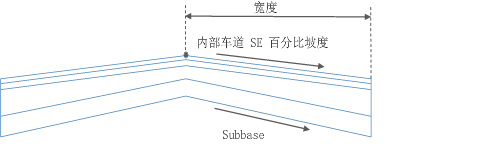

“内侧车道”超高坡度从基准路线的超高定义中获取。从附着点处开始，使用指定的宽度、深度和超高坡度插入完工坡面曲面和平行路基。使用垂直连接闭合车道任一端的造型。

在道路建模过程中，如果为左侧宽度或右侧宽度指定了偏移平面路线名称，则车道的宽度将发生变化，以匹配路线的偏移。

如果为基准中心线指定了路线，则基层和底基层的路拱点将移动到此路线的位置。

在布局模式中，此部件显示由输入参数定义的连接。

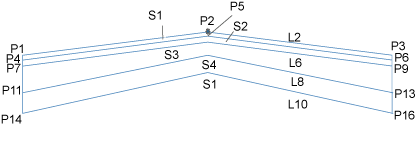

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
