练习 5：使用环行交叉口设计标准和预设项

在本练习中，您会将一组几何参数保存为可以快速应用到环形交叉口的预设项。

预设项保存在设计标准文件中，您将在本练习的最后检查该文件的内容。

选择基准线环形交叉口

1. 打开 Roundabout-Preset.dwg（位于教程图形文件夹中）。
2. 单击“修改”选项卡 “设计”面板 “交点”。
3. 单击“交点”选项卡 “修改环行交叉口”面板 “编辑环形交叉口”。

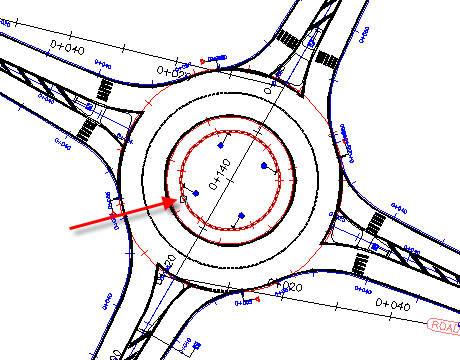

4. 单击 Roundabout_ISLAND 路线。


指定环形道路预设项

1. 在“创建环行交叉口 - 环形道路”对话框中的“要导入的预定义参数”下，单击 。
2. 在“预设项 - 添加”对话框中的“预设项名称”下，输入 R = 40。
3. 在“环行交叉口参数”下，输入以下参数：
   • 外半径：40
   • 环形道路宽度：10
   • 护坦宽度：3
4. 在“标线参数”下，输入以下参数：
   • 外偏移：0.5
   • 内偏移：0.5
   • 标记线宽：0.3
   • 要标记的车道数：3
   • 车道标记宽度：0.2
   • 车道标记线型：虚线
5. 单击“确定”。
   注：

   在“创建环行交叉口 - 环形道路”对话框中的“图形标准”下，“环行交叉口图形标准文件”为 xml 文件（预设项存储在该文件中）。您将在本练习的最后检查此文件的内容。

6. 在对话框的底部，单击“下一步”。

指定引道预设项

1. 在“创建环行交叉口 - 引道”对话框中的“要导入的预定义参数”下，单击 。
2. 在“预设项 - 添加”对话框中的“预设项名称”下，输入 R = 40。
3. 在“引道参数”下，输入以下参数：
   • 出口道路宽度：5
   • 出口半径：25
   • 出口喇叭形路段长度：80
   • 出口喇叭形路段类型：线
   • X 坐标位差处的宽度：4.5
   • 入口道路宽度：4.5
   • 入口半径：20
   • 入口喇叭形路段长度：80
   • 入口喇叭形路段类型：线
   • 引道处的宽度：4.25
4. 单击“确定”。
5. 在“创建环行交叉口 - 引道”对话框中，单击“应用到所有项”。
6. 在对话框的底部，单击“下一步”。

指定交通岛预设项

1. 在“创建环行交叉口 - 交通岛”对话框中的“要导入的预定义参数下，单击 。
2. 在“预设项 - 添加”对话框中的“预设项名称”下，输入 R = 40。
3. 在“三角区参数”下，输入以下参数：
   • 长度：60
   • 基准：4.5
4. 在“隔离岛参数”下，输入以下参数：
   • 提供人行横道(长度)：3
   • 出口处的圆角半径值：1
   • 相对于出口处圆形区域的偏移：1
   • 出口处的偏移：0.5
   • X 坐标位差处的偏移：0.3
   • 末端处的圆角半径值：0.25
   • 交通岛总长度：15
   • 交通岛基准长度：8
   • 入口处的圆角半径值：1
   • 相对于入口处圆形区域的偏移：0.5
   • 入口处的偏移：0.5
   • 引道处的偏移：1
   • 人行横道处的圆角半径值：0.5
5. 单击“确定”。
6. 在“创建环行交叉口 - 交通岛”对话框中，单击“应用到所有项”。
7. 在对话框的底部，单击“下一步”。单击“完成”。

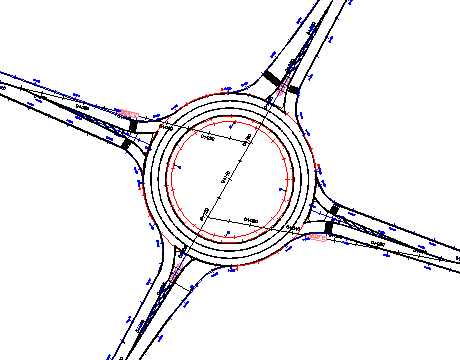

   环形交叉口已更新为反映您为预设项定义的参数。您创建其他环形交叉口时，可以使用定义的预设项。



检查环形交叉口设计标准文件

1. 使用 Windows 资源管理器导航到 Data\Corridor Design Standards\Metric 文件夹。通过您的默认 Internet 浏览器打开 Autodesk Civil 3D Metric Roundabouts Presets.xml。
2. 在 RoundaboutPresetsStandardPresetsUS standardType=”EN-US”下，检查以下块的内容：
   • RoundaboutPreset name=”R = 40”
   • ApproachPreset name=”R = 40”
   • IslandsPreset name=”R = 40”

   这些块包含您之前在本练习中输入的参数。如果您熟悉 XML 代码，可以直接编辑此文件来添加预设项，而无需使用 AutoCAD Civil 3D 中的“预设项 - 添加”对话框。

3. 关闭 Windows 资源管理器和您的 Internet 浏览器。

编辑预设项

1. 单击“交点”选项卡 “修改环行交叉口”面板 “编辑环形交叉口”。

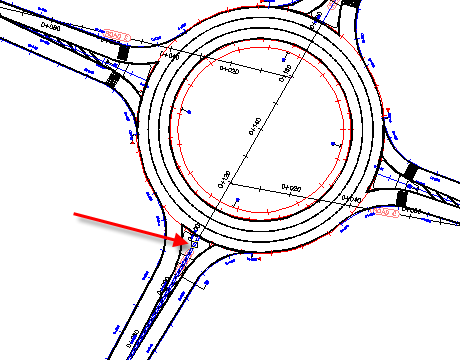

2. 单击 Approach_SN 路线。

3. 在“创建环行交叉口 - 引道”对话框中的“要导入的预定义参数”下，选择“R = 40”。单击 。
4. 在“预设项 - 编辑”对话框中的“引道参数”下，更改以下参数：
   • 入口道路宽度：9
   • 入口喇叭形路段类型：圆弧
5. 单击“确定”。
6. 在“创建环行交叉口 - 引道”对话框中，使用下拉列表选择“从南向北方向的引道 (1)”。
7. 在“要导入的预定义参数”下，选择“R = 40”。
8. 在对话框的底部，单击“下一步”两次。单击“完成”。

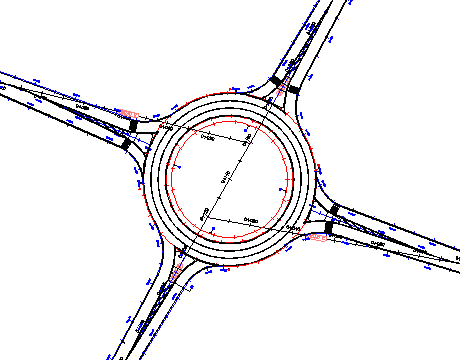

   将更新环形交叉口从北向南方向的引道以反映更新的预设项。其他引道不受影响，因为您未将新预设项应用到它们。



删除预设项

1. 单击“交点”选项卡 “修改环行交叉口”面板 “编辑环形交叉口”。
2. 单击 Approach_SN 路线。
3. 在“创建环行交叉口 - 引道”对话框中的“要导入的预定义参数”下，选择“R = 40”。单击 。

   将从列表中删除预设项。

4. 在“要导入的预定义参数”下，选择“RG = 12”。单击 。

   无法删除该预设项，因为它是随 AutoCAD Civil 3D 定义的。仅可以编辑或删除用户定义的预设项。

5. 单击“确定”。
6. 在“创建环行交叉口 - 引道”对话框中，单击“取消”。
