练习 3:使用交叉要素线

在本练习中,您将学习要素线在顶点处及顶点之间彼此相交时如何交互。

本练习上接练习 2:使用要素线调整放坡三角剖分

使用交叉要素线的步骤

    注:

    本练习使用 Grading-7.dwg(其中包含您在上一个练习中进行的修改),或者您也可以从教程图形文件夹中打开 Grading-8.dwg

  1. 在右侧视口中,选择要素线 ABC。单击鼠标右键。单击“高程编辑器”。

    放坡高程编辑器”将显示沿要素线的交点( 交点,或平曲线点)和高程更改点( 竖曲线点)的列表。

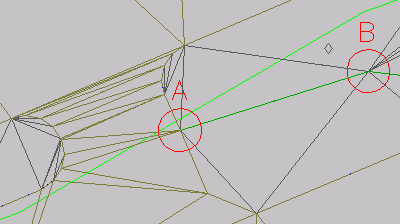

    请注意, 图标将显示在第一行中。该图标指示建筑物地基要素线在此点也有交点。如果两条要素线在公用顶点相交,则两个顶点必须共享同一的高程值。此点处两条要素线的高程由最新编辑要素线确定。在以下图例中,公用顶点位于圆 A 中。

  2. “放坡高程编辑器”中,单击 “取消选择所有行”。单击 “展平坡率或高程”
  3. 在“展平”对话框中,选择“恒定坡率”。单击“确定”。

    请注意,在“放坡高程编辑器”中,“后链坡率”和“前链坡率”值已更新为一致的值。展平要素线时,起点高程和终点高程之间的点将设定为相同的坡率,从而有效地消除坡度转折。您可以展平整条要素线或选择的点。

  4. 行的“高程”列中,将高程值更改为 402.00’
  5. “放坡高程编辑器”中,单击 “选择要素线、地块直线或测量地物”
  6. 在图形窗口中,单击建筑物地基要素线。

    建筑物地基的高程点现在显示在“放坡高程编辑器”中。

  7. 查找包含 图标的行。

    请注意,“高程”列中的值为 402.000’,它与您在步骤 4 中为其他要素线输入的值相同。将“高程”值更改为 405.000’

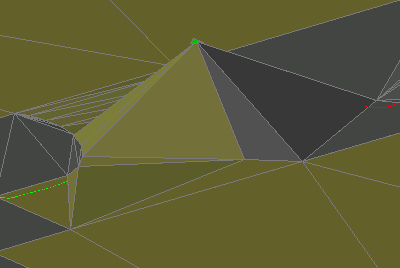

    在左侧视口中,请注意您为共享顶点输入的值更新了两条要素线的高程。如下图所示,新的共用要素线高程影响了斜坡和灰色填充区域的填充放坡。如果两条要素线共享一个顶点,则该顶点处两条要素线的高程由最新编辑的要素线确定。

  8. 在“放坡高程编辑器”的 行中,将“高程”值更改为 400.00’

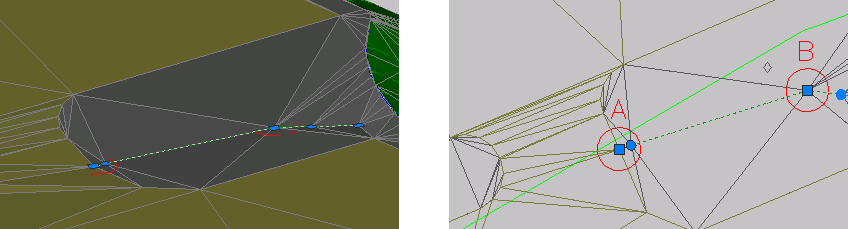

  9. 在右侧视口中,选择要素线 ABC。使用圆 A 内的夹点,向圆 A 的左下方移动要素线的起点。
    注:

    您可能需要悬停在该要素线上,然后按住 Shift 并单击空格键选择该要素线。

  10. 在该要素线上单击鼠标右键。选择“高程编辑器”。

    在“放坡高程编辑器”中, 图标指示了要素线与建筑物地基相交的点。白色三角形指示了一个“拆分点”,两条要素线在均无交点的位置相交时会创建该拆分点。与 共享顶点非常类似,拆分点将获得最新编辑的要素线的高程。如果另一要素线具有不同的高程,它会在交点处获得坡度转折。

    与共享顶点不同的是,拆分点处没有实际点,因此您无法直接编辑高程。编辑其中一条要素线时,它的坡率会直着穿过交点,强制另一要素线在拆分点处转折。您可以使用“插入交点”命令在其中一条要素线的该位置创建永久点。将拆分点转换为永久性点之后,您可以直接编辑拆分点的高程,并更好地控制该点。

  11. 选择位于要素线起点处的夹点。在命令行中,输入 END 应用端点对象捕捉。将要素线捕捉到建筑物地基要素线。

    请注意,高程为 402.000’ 的 高程更改点已添加到第二行中。更改点已添加,因为您已在步骤 4 中将此要素线端点( 共享顶点)的高程更改为 402.000’。在步骤 8 中将建筑地基要素线上共享顶点的高程更改为 400.000’ 时,即创建了坡度转折点。坡度转折点将确保此要素线的高程与建筑物地基的高程匹配。

  12. 在“放坡高程编辑器”中,单击 。单击 “展平坡率或高程”
  13. 在“展平”对话框中,选择“恒定坡率”。单击“确定”。

    坡率将展平,且高程将更新以适应新的坡率。
