练习 2：将付款项目代码指定给 AutoCAD 对象

在本练习中，您会将付款项目代码指定给多个 AutoCAD 对象，包括线、块和闭合多段线区域。

您将使用 AutoCAD“快速选择”和“选择相似对象”命令来选择相似的对象。您可以使用这些命令将付款项目代码同时指定给许多对象。

本练习上接练习 1：加载付款项目列表。

将付款项目代码指定给线性对象

1. 打开 Quantities-2.dwg（位于教程图形文件夹中）。

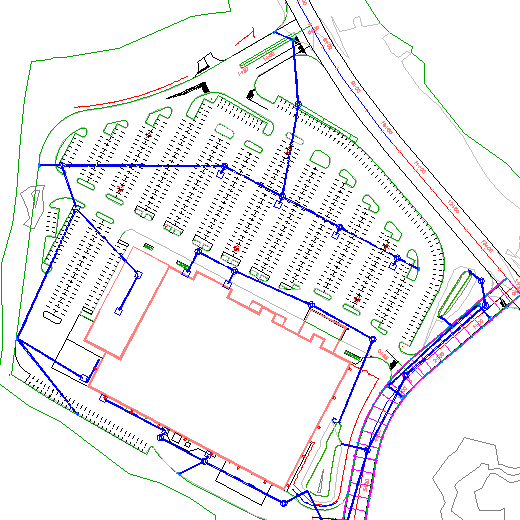

   该图形包含商用场地，该场地由建筑物坡角、停车场和进出路组成。

2. 在命令行中，输入 QSELECT。
3. 单击“确定”以承认未选择对象。
4. 在“快速选择”对话框中，指定以下参数：
   • 应用于： 整个图形
   • “对象类型”： 线
   • 特性： 图层
   • 运算符： = 等于
   • “值”：PKNG-STRP-AISLES
   • “应用方式”： 包括在新选择集中
   • “附加到当前选择集”：已选择
5. 单击“确定”。
6. 按 Enter 键返回到“快速选择”对话框。
7. 重复步骤 2 到 4 以在 PKNG-STRP-STALLS 图层上选择线。

   将在图形中选择所有停车场失速线。


8. 单击“分析”选项卡 “土方量”面板 “土方量管理器”。
9. 在“土方量管理器”视景中，单击 。
   提示：

   您还可以在付款项目上单击鼠标右键，然后单击“指定付款项目”。

10. 在“收藏夹”类别中，选择“付款项目 ID”63401-0300。
11. 按 Enter 键。

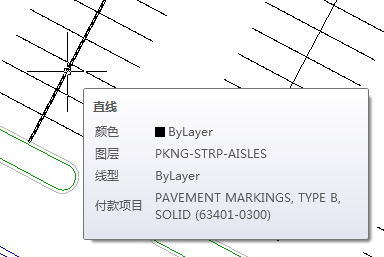

12. 将鼠标悬停在其中一条停车场线上。

    工具提示将显示已指定给该对象的付款项目描述和 ID。



将付款项目指定给 AutoCAD 块

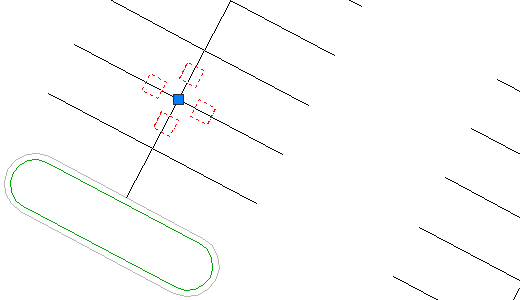

1. 在图形中选择其中一个表示停车场灯的块。

2. 单击鼠标右键。单击“选择相似对象”。

   将选择所有灯块。

3. 单击 。
4. 在 “收藏夹”类别中，选择“付款项目 ID”63612-0300。
5. 按 Enter 键。

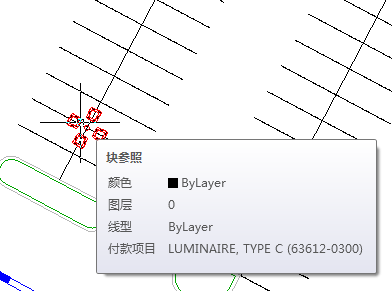

6. 将光标悬停在其中一个块上。

   工具提示将显示已指定给该块的每个付款项目的描述和 ID。



将多个付款项目代码指定给闭合区域

1. 在“土方量管理器”视景中，单击 。
2. 在 “收藏夹”类别中，选择以下付款项目：
   • 62401-0400
   • 62511-2000
   • 62525-0000
   提示：

   要选择多个项目，请按住 Ctrl 键，然后单击这些项目。

3. 按 Enter 键。
4. 在命令行中，输入 O。

   该操作将激活对象选择模式，在该模式下您选择闭合对象的轮廓，而不是对象中的点。由于某些停车场交通岛按管道再拆分，因此您可以使用对象选择模式将付款项目代码指定个整个对象，而不仅仅是您选择的闭合区域。

   提示：

   为了更快地执行，先放大闭合多边形，然后选择它。

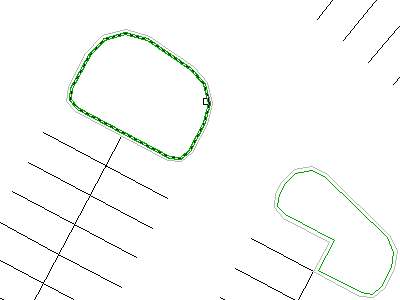

5. 在图形中单击停车场交通岛中的绿色边界。

   实体填充图案随即显示在停车场交通岛中。这表示付款项目已应用于该区域。

6. 选择多个其他交通岛。

7. 按 Enter 键结束命令。

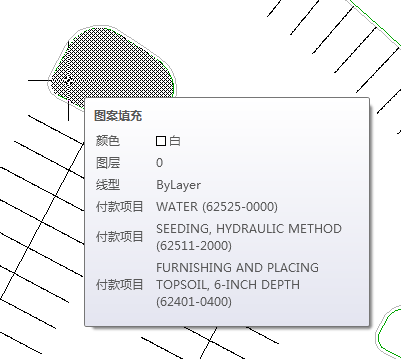

8. 将鼠标悬停在其中一个停车场交通岛上。

   工具提示将显示已指定给该区域的每个付款项目的描述和 ID。



要继续此教程，请转至练习 3：将付款项目代码指定给管网零件。
