练习 1：将多视图块移动到曲面

在此练习中，将多视图块插入到图形中，然后将其放置在曲面上相应的高程处。

多视图块是一个 AutoCAD Civil 3D 对象，根据视图方向的不同，它可以有不同的表示形式。

AutoCAD Civil 3D 所提供的预定义的多视图块可在设计中心中使用。这些块表示各种项目，例如标志、建筑坡脚、树和灌木丛。在“设计中心”中，预定义多视图块位于数据文件夹 \Symbols\Mvblocks。

将多视图块插入到图形中

1. 打开 Surface-7.dwg（位于教程图形文件夹中）。
2. 单击“视图”选项卡 “视图”面板 “视图”列表 “平面图详细信息”。

   图形视图将显示双向道路，其中使用中间带将车道分开。

3. 单击“视图”选项卡 “选项板”面板 “设计中心”。
4. 在“设计中心”中，导航到数据文件夹 \Symbols\Mvblocks。选择左侧窗格中的“Mvblocks”文件夹。

   在右侧窗格中，检查可用的块。

   注：

   在继续此练习之前，固定“设计中心”选项板或单击 使其自动隐藏。

5. 在右侧窗格中，选择“R4-7a Keep Right.dwg”。单击鼠标右键。单击“作为块插入”。
6. 在“插入”对话框中，指定以下参数：
   • 插入点 - 在屏幕上指定：已选定
   • 比例 - 在屏幕上指定：已选定
   • 比例 - 统一比例：已选定
   • 旋转 - 在屏幕上指定：已选定
   • 分解：选定
7. 单击“确定”。
8. 当提示在图形窗口中指定插入点时，单击中间带底部的 符号。
9. 按 Enter 键接受默认的比例因子 1。

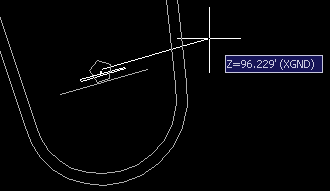

10. 当提示指定旋转角度时，放大到插入点并旋转块，直到标志与符号平行。单击以设置旋转角度。

11. 重复步骤 6 和 7 以插入“Light Pole 01.dwg”块。

    当提示在图形窗口中指定插入点时，单击中间带中间附近的 符号。按 Enter 键接受默认的比例因子和旋转角度。

将多视图块移动到曲面

1. 单击“视图”选项卡 “视图”面板 “视图”列表 “三维详细信息”。

   在三维视图中，请注意路灯块显示在图形的较低部分，而不是显示在相应的曲面高程处。在以下步骤中，将两个块移动到曲面上。

2. 单击“修改”选项卡 “地面数据”面板 “曲面”。
3. 单击“曲面”选项卡 “曲面工具”面板 “将块移动到曲面高程”。
4. 在“将块移动到曲面高程”对话框的“选择块参照名称”字段中，选择“Light Pole 01”和“R4-7a Keep Right”。
5. 单击“确定”。每个选定的块均从其当前高程移动到块插入点处的曲面高程。

要继续此教程，请转至练习 2：渲染曲面。
