创建三维表示

本主题介绍了用于从二维块资源创建三维表示的两种不同方法。两个步骤都使用“三维表示”对话框执行。将三维模型成功关联到块后，可以将其导入并放置到正确的方向。

此外，若要在 Factory 地板上以适当的方向放置三维零部件，您必须定义定位面。

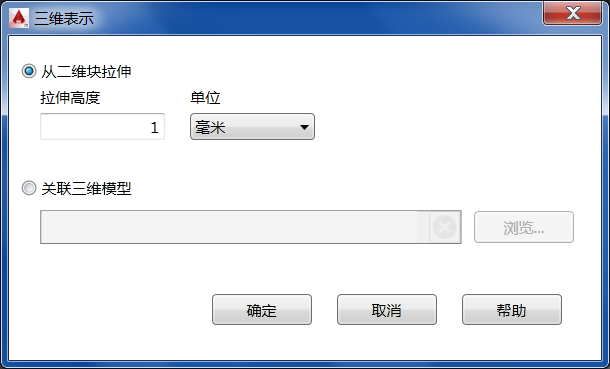

1. 在“资源生成器”选项卡的“编写”面板上，单击“三维表示” 以打开“三维表示”对话框。

从二维块拉伸

这是默认选项。通过此方法，可以在“拉伸高度”文本框中输入拉伸值，然后从“单位”下拉菜单中选择所需的单位制。请记住，您输入的拉伸值将应用到整个块。

关联三维模型

1. 通过该选项可选择外部三维模型来表示块资源。单击“浏览”按钮导航到“选择一个三维模型”对话框，然后选择要关联的模型。以下 CAD 格式受支持：
   • STEP 文件（.step、.stp）
   • IGES 文件（.igs、.iges）
   • NX 文件 (.prt)
   • SolidWorks 文件（.prt、.sldprt、.asm、.sldasm）
   • Pro/ENGINEER（.prt、.asm、.g、.neu)
   • CATIA V5（.CATPart、.CATProduct）
   • JT 文件 (.jt)
   • DWG 3D (.dwg)
2. 选择了模型后，在“三维关联”列（位于“块浏览器”对话框中）中将显示一个绿色复选标记以确认关联成功。

验证和定向三维表示

您的三维模型关联到二维块后，可以将模型导入到布局，为其正确定向，并指定定位面。

1. 在“资源生成器”选项卡的“定义方向”面板中，单击“验证三维模型” 。

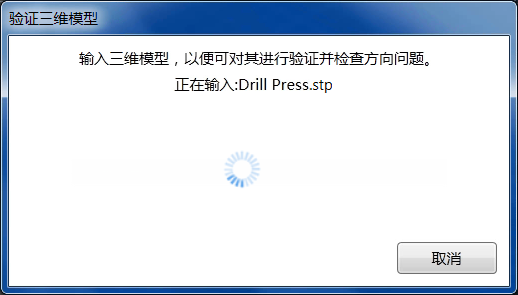

2. 将打开“验证三维模型”对话框，并在将三维模型导入您的布局时显示以下消息。

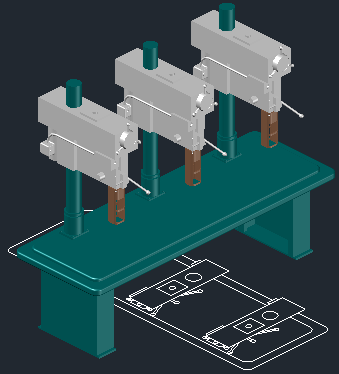

3. 三维模型将放置在图形窗口中的二维块上。如下图所示，模型的方向与块的方向不匹配。




4. 功能区工具栏上的“定义方向”选项卡将变为激活状态，并提供“移动”和“旋转”命令，以便您可以将模型方向与块匹配。




   提示： 使用对象捕捉可帮助您更加准确地将模型定向到块。

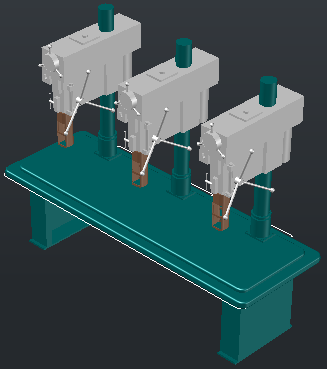

5. 下图显示了模型根据块正确地进行了定向：




6. 现在模型处于正确的方向，您必须定义其定位面。定位面会定位零部件，以使其相对于地板进行放置。
7. 单击“定义方向”选项卡中的“定位面”，然后使用“ViewCube”旋转视图以轻松访问所需的定位面。

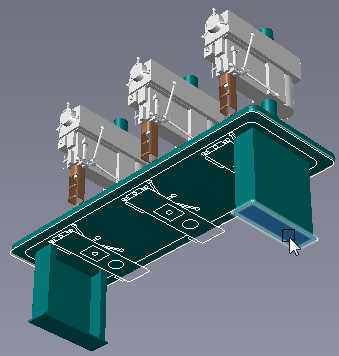

8. 在下图中，已旋转视图并选择了定位面。




9. 如果需要，可以在发布之前再对二维块进行一些调整。在“资源生成器”选项卡的“块”面板中，单击“编辑块” 以打开 AutoCAD 的“块编写”选项板。
10. 完成上面列出的步骤后，即可发布资源。
