如何创建资源变量

以下过程介绍了使用变量创建资源的必需步骤。使用的资源示例是一个简单的矩形，它长 600 mm，宽 400 mm，厚 100 mm。定义了四个资源变量来生成长度 600 mm、800 mm、1000 mm 和 1200 mm。

基本过程包括以下步骤：

创建资源

  1. 首先，创建要用作资源的零件或部件。有两种方法可用于实现该目的。
  2. 如果具有现有零件或部件，可在功能区中单击 “Factory”选项卡 “Factory 启动”面板 “导入模型” （从 “创建资源”下拉菜单中）。打开现有零件或部件。
  3. 如果从头开始，则单击 “Factory”选项卡 “Factory 启动”面板 “模型作为零件” （从 “创建资源”下拉菜单中）。进入草图环境并构建资源。

如果要采用该过程，请使用上面的步骤 3。确保使用公制“标准(mm)”零件模板。如果模板设置（如“Factory 选项”对话框中所定义）指定英制单位，则使用 Inventor 应用程序菜单中的“新建”命令，然后选择“标准(mm)”零件模板。

  1. 打开公制模板后，创建二维草图。
  2. 选择“原点”平面上的“XY”平面。
  3. 使用“两点中心矩形”命令创建矩形。此命令选项可确保矩形的中心在 XY 轴上并受 XY 轴约束。
  4. 选择草图原点作为中心点，并将长度指定为“600 mm”，将宽度指定为“400 mm”。
  5. 完成二维草图。
  6. 下一步，沿 Z 轴正向将矩形拉伸 100 mm。
  7. 使用名称“公制变量”保存零件。

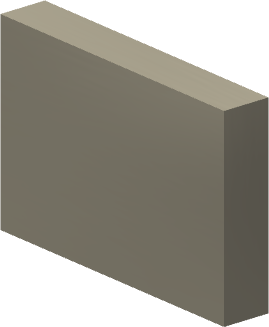

注： 如果您的零件看起来比此图中的要暗，请不用担心。此图选用了不同的材料。

定义参数

完成零件后，必须定义一个或多个“用户参数”。

  1. 在功能区上，单击 “Factory”选项卡 “参数”面板 “参数” 。
  2. 将显示“参数”对话框。
  3. 请注意，长度、宽度和厚度尺寸分别由 d0、d1 和 d2 模型参数表示。
  4. 现在，您必须创建一个用户参数。单击对话框左下角的“添加数字”按钮。
  5. 输入用户参数的名称“长度”。
  6. 在“单位/类型”字段内单击，然后单击“确定”接受“mm” 作为“单位类型””对话框中的“单位指定”。
  7. 在“拉伸”字段中输入 600 mm。
  8. 在“d0 等式”字段中，将“长度”替换为 600 mm。
  9. 最后，激活对话框右下角的“关键参数”复选框。此步骤非常重要，因为该参数将驱动资源变量。

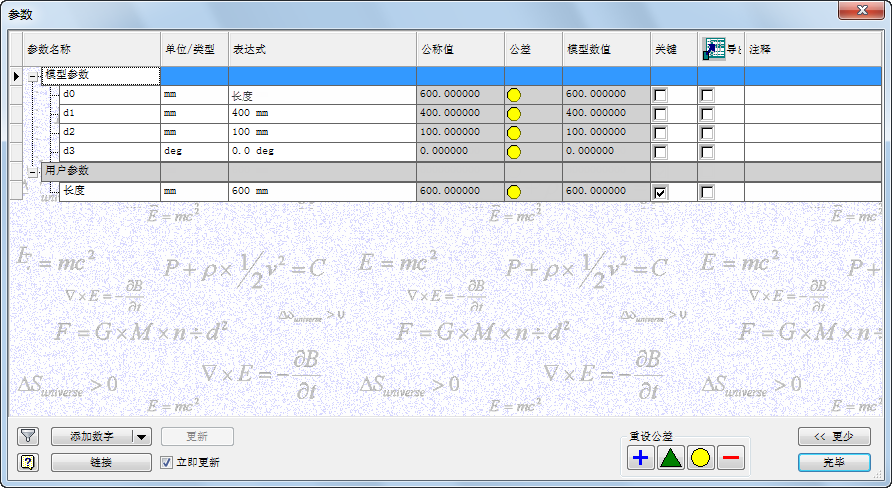

  10. 完成后，对话框应如图所示。
  11. 单击“完成”关闭“参数”对话框。


定义资源变量

执行以下操作来定义资源变量：

  1. 在功能区上，单击 “Factory”选项卡 “Factory 资源”面板 “资源生成器” 。
  2. “关键参数”对话框将显示关键参数以前定义的“长度”。应选中该参数右侧的复选框名称。

  3. 在功能区，单击 “资源生成器”选项卡 “作者”面板 “定位面” 。
  4. 选择矩形底面以指定定位面。单击“确定”关闭“定位面”对话框。
    注： 在生成资源过程中进行到此阶段时，您可以选择指定一个或多个插入点，定义接头，创建并放置描述符，并指定资源特性。本示例中省略了这些步骤。
  5. 然后，单击 。 “资源生成器”选项卡 “作者”面板 “资源变量 。
  6. 将显示“资源变量”对话框。
  7. 从对话框左上方的“参数”列表中选择“长度 [600 mm]”。
  8. 单击“添加”按钮 (>>) 将“长度”添加到右上角的“列”列表中。
  9. 然后，单击“添加”按钮 在表中创建第一个变量。变量名称在变量列表中显示为“Variant_1”，在“长度”列中显示为“600 mm”。
    注： 要从表中删除变量名称，请单击“删除”按钮 。
  10. 亮显名称“Variant_1”并将其重命名为“Length_600”。
  11. 添加另外三个变量，并将它们重命名为“Length_800”、“Length_1000”和“Length_1200”。在“长度”列中将这些变量的值分别设定为“800 mm”、“1000 mm”和“1200 mm”。

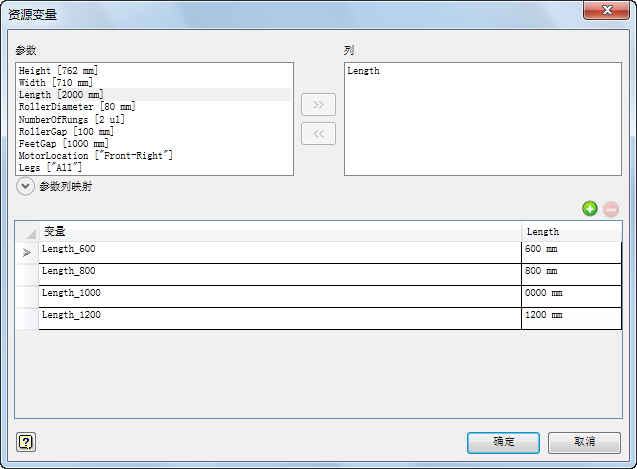

  12. 完成后，“资源变量”对话框应如图所示。

  13. 完成对资源变量的定义后，单击“确定”。

发布资源

  1. 在发布资源之前，保存“公制变量”。
  2. 在功能区，单击 “资源生成器”选项卡 “发布”面板 “发布资源” 。

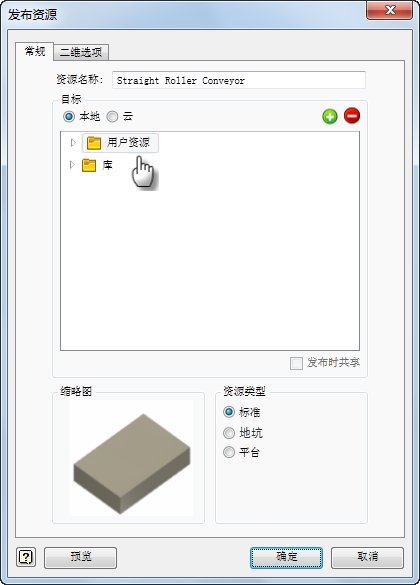

  3. 将显示“发布资源”对话框。

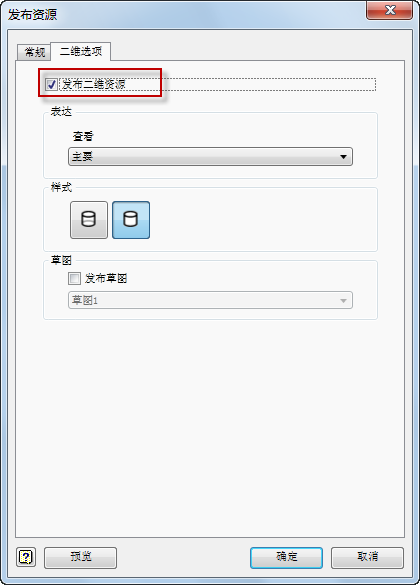

  4. 单击“二维选项”选项卡，并确保“发布二维资源”复选框处于启用状态。此设置可确保发布资源以在 AutoCAD Factory 中使用。
    注： “发布二维资源”复选框还可以启用和禁用“Factory 选项”对话框中的“资源生成器”选项卡。默认情况下，该设置处于启用状态。
  5. 然后，选择“常规”选项卡，单击“用户资源”文件夹中。（对于 Inventor Factory 和 AutoCAD Factory，资源变量都发布在此文件夹中。）

  6. 单击“确定”按钮发布资源并关闭对话框。
  7. “发布资源…”对话框中会显示进度条来指示资源发布进度。发布完成后，该对话框会自动关闭。
  8. 在功能区，单击 “资源生成器”选项卡 “退出” 面板 “完成资源生成器” 。

在 Inventor Factory 中放置资源

  1. 使用 Factory Layout (mm).iam 模板开始构建新的 Factory 布局。

    如果模板设置（如“Factory 选项”对话框中中所定义）指定英制单位，请使用 Inventor 应用程序菜单中的“新建”命令，然后选择 Factory Layout (mm).iam 模板。

  2. 在“资源浏览器”中，双击以打开“用户资源”文件夹。

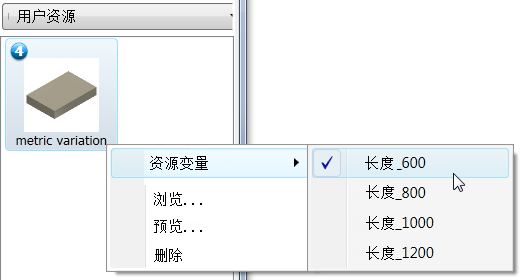

  3. “公制变量”资源的左上角将显示一个图标，指明该资源有四个变量。
  4. 在“公制变量”上单击鼠标右键以显示弹出式关联菜单。在“资源变量”子菜单查看四个定义的变量。

  5. 从子菜单中选择“Length_600”，然后在 Factory 地板上像放置任何资源一样放置该资源。使旋转角度保留为 0 度。
  6. 对其余三个变量重复上述步骤。

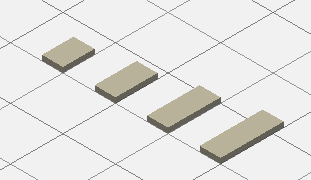

  7. 在放置四个变量后，Factory 布局将类似如下图所示。

试着在 AutoCAD Factory 中开始一个新的公制工程图。使用在三维布局中进行放置的方式，将每个变量放置在二维 Factory 布局中。下图显示资源变量在 AutoCAD Factory 中的显示方式。

替换布局中的资源变量

在布局中（不管是在 AutoCAD Factory 中还是在 Inventor Factory 中）放置了某个资源变量后，可以轻松地将该变量替换为其他变量。

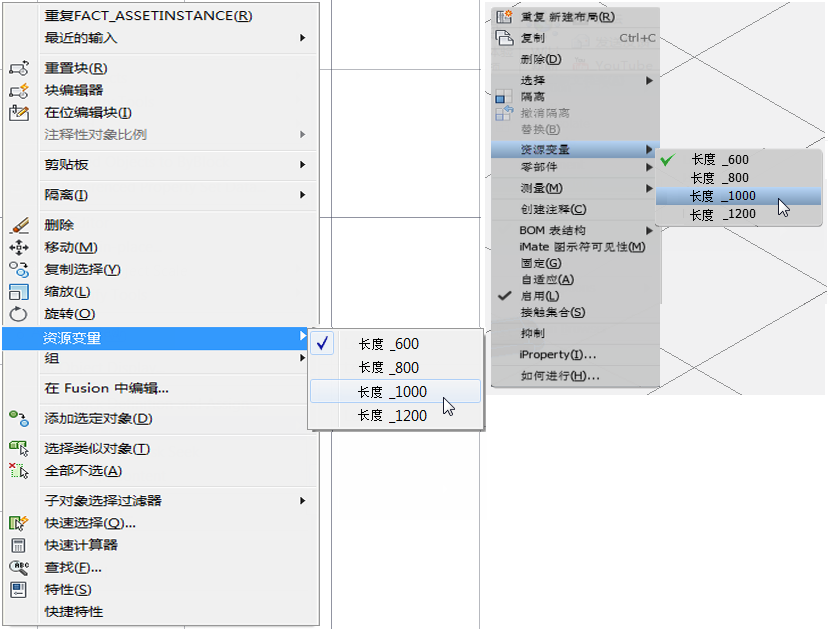

  1. 在要替换的 AutoCAD 或 Inventor 布局中，选择（单击鼠标左键）资源变量。
  2. 然后，单击鼠标右键以显示弹出式关联菜单。
  3. 选择“资源变量”，然后从子菜单中选择替换变量。

将 iLogic 规则与资源变量配合使用

将 iLogic 规则与资源变量参数配合使用时需考虑多个事项。

  1. 对于资源，在“iLogic”浏览器中 iLogic 规则列表的顶部，放置任意 iLogic 规则来确保参数值有效（例如设置参数的最小或最大值）。因多个参数值同时更改且随后运行一次 iLogic 规则而导致 Inventor Factory 中的参数值更改时，规则的顺序会非常重要。
  2. 如果资源使用 iLogic 规则定义一些参数关系，则资源创建者需要仔细考虑是否使用这些参数作为变量参数。如果 iLogic 规则定义了参数关系，则涉及的任何变量参数的值都将被 iLogic 规则替代。
  3. 创建资源变量时，确保指定的变量参数值将实际用于资源，而不是被 iLogic 规则替代。对此进行验证的方法：手动更改“参数”对话框中的参数值以匹配变量参数值，然后确保指定的值未被替代。

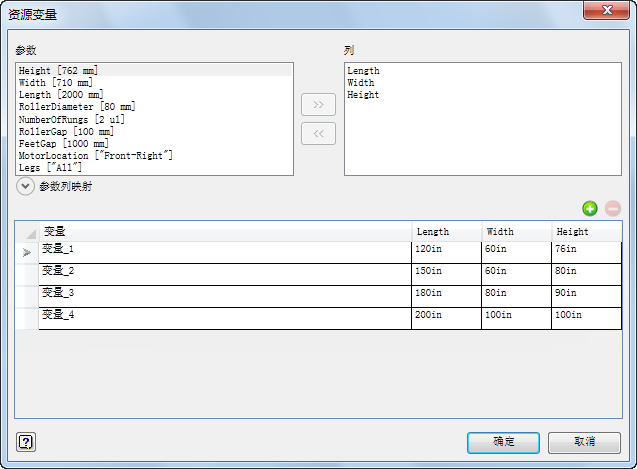

例如，假设通过下图中指定的变量创建了一个资源：

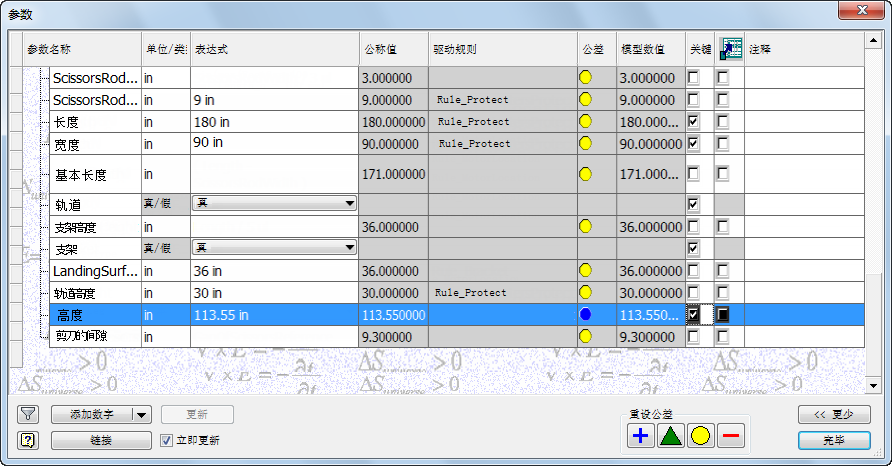

现在，更改资源的指定变量参数（“长度”、“宽度”和“高度”）以匹配值为上表中的“Variant_3”指定的值。（请记住，某些 iLogic 规则创建用来控制参数关系，如下面的“参数”对话框所示）。更改参数值会生成以下内容：

请注意，Rule_ParametersProtect iLogic 规则已替代指定变量参数，从而产生以下差异：

参数 变量中指定的值 模型中的实际值
长度 180 in 180 in
宽度 80 in 90 in
高度 90 in 113.55 in
