如何定义接头点
在功能区上,单击
“资源生成器”选项卡
“作者”面板
“定义接头”
在零部件上选择平整面、顶点、中点、端点、孔中心、工作点或工作平面。

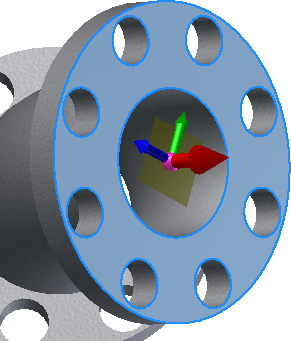

接头点空间坐标轴
会显示在选择的点处。
空间坐标轴上的红色轴表示当您从平面视图观察(从上向下看)时对象的 X 方向。这是建立连接的方向。
绿色轴表示连接侧。
蓝色轴表示连接的顶侧或“上”侧。
可选:若要指定不同的接头点,请单击空间坐标轴的原点小球,然后选择新位置。
可选:若要使 X 方向与现有边或面对齐,请单击空间坐标轴上的红色轴,然后选择要与之对齐的面或边。
可选:若要反转空间坐标轴上轴的方向,请在红色箭头上的任意位置处单击鼠标右键,然后从弹出式关联菜单中选择
“轴反向”
。反转空间坐标轴会更改建立连接的方向。也可以通过以下方式来反转轴方向:单击一次红色箭头以将其亮显,然后再次单击该箭头即可更改方向。
若要创建接头点并结束命令,请在空间坐标轴上或图形窗口中的任意位置处单击鼠标右键,然后从弹出式关联菜单中选择
“确定”
。接头点将显示为绿色球体。
根据需要,继续创建其他接头点。
