可以启用或禁用“捕捉类型”，以便于在 Factory 布局中放置零部件。
|
访问： |
功能区：
“Factory”选项卡
“选项”面板
“捕捉类型”
|
| 捕捉到地板 | 选中此框后，便能够捕捉到布局中的地板。默认情况下，该选项处于启用状态。 提示： 拖动资源时，按 F8 键可暂时禁用“捕捉到地板”设置。
|
| 捕捉到网格 | 选中此框后，便能够捕捉到布局地板上的网格线。“Factory 选项”对话框中的“网格捕捉公差”值定义了鼠标指针与网格点相距多远时即启用捕捉。默认情况下，此值设定为 25 像素。  |
| 捕捉到草图 | 选中此框后，便能够捕捉到地板上放置的草图实体。捕捉到草图实体时，草图实体上的端点、中点和所有其他点均可识别，以帮助在布局中放置零部件。“Factory 选项”对话框中的“Inventor 几何图元捕捉公差”定义了鼠标指针与草图实体上的点相距多远时即启用捕捉。默认情况下，此值设定为 5 像素。  |

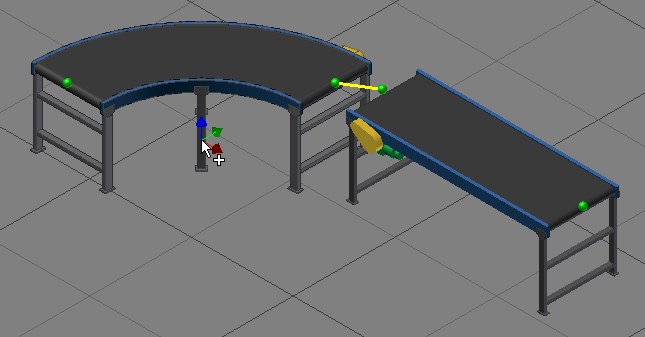

| 捕捉到接头 | 选中此框后，便能够捕捉到在资源上建立的接头点。默认情况下，该选项处于启用状态。“Factory 选项”对话框中的“接头捕捉公差”值定义了鼠标指针与接头相距多远时即启用捕捉。默认情况下，“接头捕捉公差”值设定为 25 像素。“接头捕捉预览公差”将控制拖引线的长度。  |

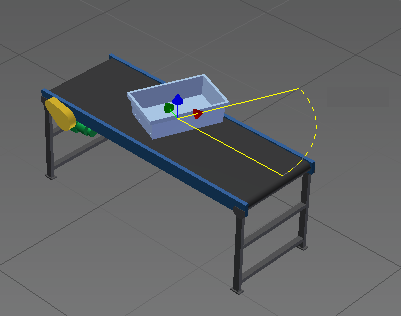

| 捕捉到曲面 | 选中此框后，便能够捕捉到 Factory 布局中已放置资源的曲面。默认情况下，该选项处于禁用状态。“Factory 选项”对话框中的“Inventor 几何图元捕捉公差”定义了鼠标指针与资源上的点相距多远时即启用捕捉。默认情况下，此值设定为 5 像素。  |

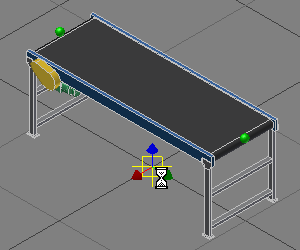

| 捕捉到顶点或边 | 选中此框后，便能够将资源捕捉到 Factory 布局中现有资源的顶点或边。默认情况下，该选项处于禁用状态。“Factory 选项”对话框中的“Inventor 几何图元捕捉公差”定义了鼠标指针与资源顶点或边相距多远时即启用捕捉。默认情况下，此值设定为 5 像素。  |
| 捕捉到 DWG 覆盖 | 选中此框后，便能够捕捉到 DWG 覆盖中的二维工程图对象。实体上的端点、中点以及任意其他点都是可接受的拾取点。“Factory 选项”对话框中的“Inventor 几何图元捕捉公差”定义了鼠标指针与二维工程图对象上的点相距多远时即启用捕捉。默认情况下，此值设定为 5 像素。  |

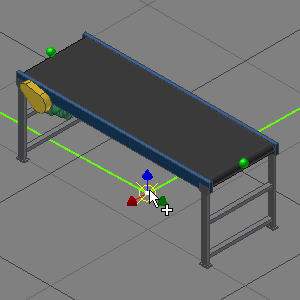

| 捕捉到轨迹线 | 选中此框后，便能够捕捉到虚拟交点或顶点。结合使用“重新定位”命令和轨迹线，可以更加准确地放置资源。默认情况下，该选项处于启用状态。“Factory 选项”对话框中的“轨迹线捕捉公差”定义了鼠标指针与轨迹线上的点相距多远时即启用捕捉。默认情况下，此值设置为 25 像素。 |
| 捕捉到点云 | 选中此框后，便能够捕捉到点云中的选定点。然后，可以使用“重新定位”命令相对于该点云更精确地定位资源。默认情况下，该选项处于禁用状态。“Factory 选项”对话框中的“Inventor 几何图元捕捉公差”定义了鼠标指针与云中的点相距多远时即启用捕捉。默认情况下，此值设定为 5 像素。 |
