如何创建子布局

可以使用以下步骤创建现有 DWG Factory 布局的子布局:

  1. 首先,使用“从 DWG 新建布局”命令创建新布局。或者,可以创建新布局,并使用“添加 DWG 覆盖”命令为其添加 DWG 覆盖。
  2. 如果在 DWG 覆盖中存在 AutoCAD 中的任何二维 Factory 资源,则它们将包含在子布局中。但是,不会包含要放置在子布局中的任何三维 Factory 资源。
  3. 注: 此限制包括使用“自动放置三维资源”命令放置的三维资源。
  4. 单击“ViewCube”上的“上”以获得覆盖的平面视图(俯视图)。
  5. 在功能区中,单击 “Factory”选项卡 “布局”面板 “创建子布局”
  6. 系统将显示“创建子布局”对话框。为新子布局提供名称,然后单击“确定”按钮。

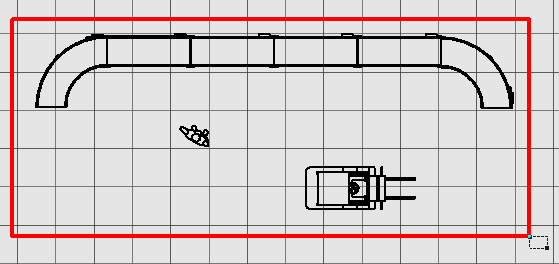

  7. 接下来,在图形窗口中将显示窗选集图示符。拾取两个能够完全封闭住要包含在子布局中的对象的对角点。选择角点时,矩形窗口将以红色显示。
  8. 拾取第二个对角点后,单击鼠标右键,然后从弹出式关联菜单中选择“完成”

  9. 子布局将在一个新 Factory 部件 (.iam) 窗口中打开。DWG 覆盖的名称也显示为部件浏览器中的节点。
  10. 保存新子布局部件。
  11. 返回到创建子布局时所基于的原始 Factory 布局。新子布局在部件浏览器中将显示为一个子部件节点,其名称即为保存时使用的名称。
注: 在同步到 AutoCAD Factory 时,三维布局中的所有子布局都会自动转换为外部参照。如果子布局包含任何已发布的三维资源,这些资源将替换为其在 AutoCAD 中的二维等效对象。有关“同步 AutoCAD”命令的详细信息,请参见 Inventor Factory 帮助主题:Suite 工作流
