与 AutoCAD 相关的 Suite 工作流

同步 AutoCAD

执行以下操作从三维 Inventor Factory 布局创建二维 AutoCAD 工程图:

  1. 在 Inventor Factory 中创建新布局或打开现有布局。
  2. 在功能区上,单击“Factory”选项卡 “Suite 工作流”面板 “同步 AutoCAD”
  3. AutoCAD 将启动,并会创建当前三维布局的二维工程图。(根据上次打开的具体版本,还会启动 AutoCAD Architecture 或 AutoCAD Mechanical。)
  4. 在 Inventor 中,将创建二维 DWG 覆盖,并将其覆盖到 Factory 地板上。
  5. 在浏览器中,DWG 覆盖节点将以原始二维工程图的名称显示,并使用图标 指示 Inventor 布局和新创建的二维工程图之间的链接。

从 AutoCAD 创建

执行以下操作从现有 AutoCAD 二维 Factory 布局创建三维 Inventor Factory 布局。

  1. 在功能区上,单击“Factory”选项卡 “Suite 工作流”面板 “从 AutoCAD 创建”
  2. 将显示“从 DWG 新建布局”对话框。浏览到要使用的 AutoCAD 二维布局 (.dwg) 并将其选中。
  3. 将创建新的 Inventor Factory 布局。AutoCAD 的任何二维资源和可链接的资源都会自动填充其三维等效对象。
    注: 有时,AutoCAD Factory 会在资源链接过程中创建非标准资源的长度。这些资源会自动转换为自定义资源,并显示为红色。您可以在 Inventor Factory 中“Factory 选项”对话框的“DWG”选项卡上,禁用自定义颜色,或指定其他自定义颜色。
  4. 在 Inventor 中,将创建二维 DWG 覆盖,并将其覆盖到 Factory 地板上。
  5. 在浏览器中,“DWG 覆盖”节点的名称与原始二维工程图相同,并通过图标 表示,以指示 AutoCAD 二维布局和新创建的三维 Factory 布局之间的链接。

从 AutoCAD 更新

使用以下步骤可以在原始 AutoCAD 布局发生更改时更新三维 Factory 布局。如果在 AutoCAD 中打开二维布局,则必须首先将其关闭,然后才可执行更新。

  1. 该工程图节点的浏览器图标将指示原始二维工程图已修改 ,并且三维 Factory 布局需要更新。
  2. 在功能区上,单击“Factory”选项卡 “Suite 工作流”面板 “从 AutoCAD 更新”
    注: 另一种方法是,在浏览器中的工程图节点上单击鼠标右键,然后从弹出式关联菜单选择“更新”
  3. 原始 DWG 覆盖将被删除,而修改的 DWG 文件将再次覆盖到 Factory 地板上。
  4. 更新完成后,Factory 布局会反映原始二维工程图发生的更改。
  5. 在浏览器中,“DWG 覆盖”节点将显示图标 以指示 AutoCAD 二维布局和更新的三维 Factory 布局之间的链接已重新同步。

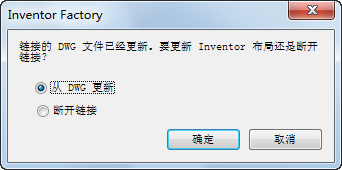

  6. 注: 当打开链接的二维工程图已修改的 Inventor Factory 布局时,将显示以下对话框。单击“确定”使用二维工程图中的更改更新布局。

断开与 AutoCAD 的链接

执行以下操作以断开三维 Inventor 布局和二维 AutoCAD 工程图之间的链接。

  1. 在功能区上,单击“Factory”选项卡 “Suite 工作流”面板 “断开与 AutoCAD 的链接”
    注: 另一种方法是,在浏览器中的工程图节点上单击鼠标右键,然后从弹出式关联菜单中选择“断开链接”
  2. 工程图节点的浏览器图标将恢复其正常外观 ,以指示链接已成功断开。

如果三维布局包含子布局会怎么样?

在同步到 AutoCAD Factory 时,三维布局中的所有子布局都会自动转换为外部参照。如果子布局包含任何已发布的三维资源,这些资源将替换为其在 AutoCAD 中的二维等效对象。

注: 有关子布局的详细信息,请参见 Inventor Factory 帮助主题:创建子布局
