选择开放式或闭合轮廓的步骤

大多数策略都允许您选择轮廓/边界来定义加工范围。根据它们特定的用途，这些轮廓可以是开放式的，也可以是闭合的。可以从边、面、草图或草图段（包括样条曲线或者所有这些元素的组合）选择轮廓。

毛坯边界完全需要闭合轮廓。可以在开放式轮廓或闭合轮廓中进行形状选择。诸如“2D 自适应”和“槽”等某些操作仅接受闭合轮廓。其他操作（例如“2D 挖槽”、“2D 轮廓”和“追踪”）接受这两种轮廓。

选择闭合轮廓

如果不存在合适的草图或面，通常会从边或草图段选择 2D 形状。Inventor HSM 允许您使用“轮廓选择”小工具栏快速选择闭合轮廓。该步骤如下所述：

1. 选择刀具后，单击“形状”选项卡，然后单击“轮廓选择”按钮。（该按钮默认情况下处于激活状态。）“轮廓选择”小工具栏将显示在图形窗口中，并且“闭合轮廓”按钮（位于左侧）将处于激活状态。

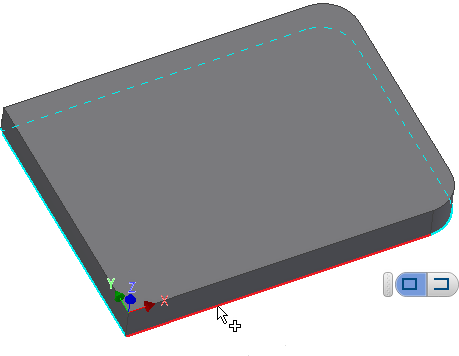

2. 单击您要加工的轮廓形状的边。

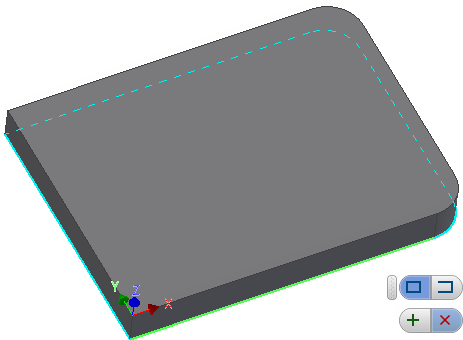

3. Inventor HSM 将会自动识别连接或串连的轮廓，并会将其亮显在图形窗口中。此时，在小工具栏中将会添加两个新按钮。单击绿色的“+”按钮可接受轮廓选择，或者单击红色的“X”可取消轮廓选择。

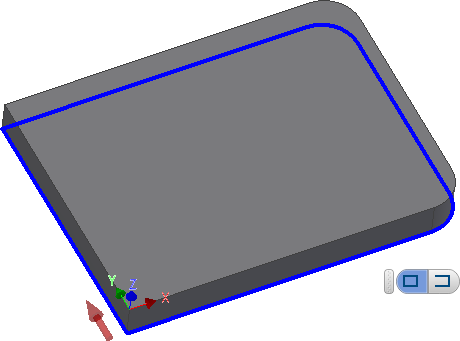

4. 在接受亮显的轮廓选择后，该轮廓将以纯蓝色的线型显示。此时将会显示一个箭头，以指示加工的那侧。如果您想要在对侧加工，请单击该箭头。

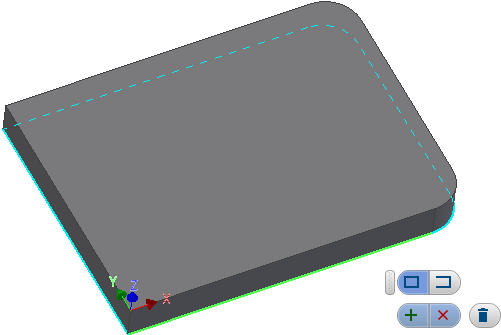

5. 如果您此时决定拒绝轮廓选择，只需再次单击该轮廓，然后在小工具栏中将会显示一个垃圾桶按钮。
6. 单击该垃圾桶按钮可删除当前轮廓。
7. 该小工具栏将保持显示状态，以便您可以进行其他选择。此时，默认选择将保持为闭合轮廓模式。

选择开放式轮廓

有时，必须仅选择部分串连或开放式轮廓。如果您想要选择开放式轮廓，请执行以下步骤：

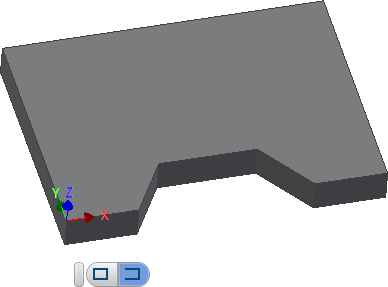

1. 选择刀具后，单击“形状”选项卡，然后单击“轮廓选择”按钮。（该按钮默认情况下处于激活状态。）“轮廓选择”小工具栏将显示在图形窗口中，并且“闭合轮廓”按钮（位于左侧）将处于激活状态。单击小工具栏右侧的“开放式轮廓”按钮可激活开放式轮廓模式。
   注： 在初始选择阶段可以不必确定是选择开放式轮廓还是闭合轮廓。您也可以在重新选择之前做出的选择之后再确定选择何种轮廓。

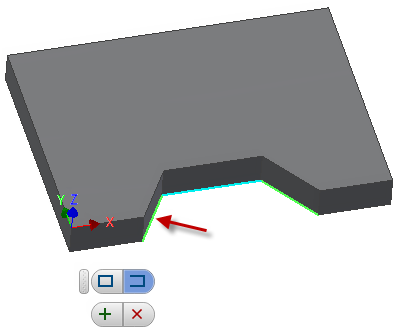

2. 选择表示开放式轮廓起点的段。

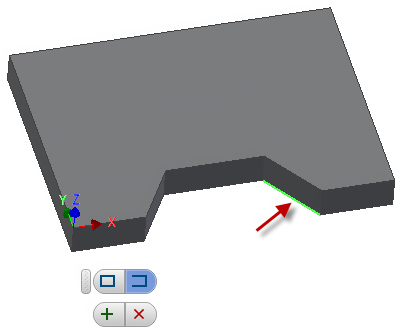

3. 然后，选择表示开放式轮廓终点的段。

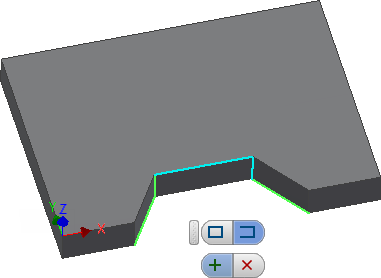

4. 单击绿色的“+”按钮以接受轮廓选择。但是，您可以继续添加段（如果需要）。下面是通过在模型上选择额外边来创建开放式 3D 轮廓的示例。





   在开放式轮廓中选择额外边

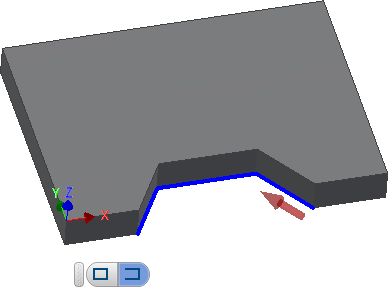

5. 在接受亮显的轮廓选择后，该轮廓将以纯蓝色的线型显示。此时将会显示一个箭头，以指示加工的那侧。如果您想要在对侧加工，请单击该箭头。




6. 如果您此时决定拒绝轮廓选择，只需再次单击该轮廓，然后在小工具栏中将会显示一个垃圾桶按钮。
7. 单击该垃圾桶按钮可删除当前轮廓。
8. 该小工具栏将保持显示状态，以便您可以进行其他选择。此时，默认选择将保持为开放式轮廓模式。
   注： 可以通过跳过步骤 3，使用开放式轮廓模式来选择单独（断开）的线段。
