“新铣削刀具”对话框分为六个选项卡，您可以从中编辑各个刀具：
- 常规 - 编号、偏移、描述等。
- 刀具 - 刀具切削部分的形状。
- 轴 - 刀具非切削部分的形状。
- 夹头 - 选择夹头。
- 夹头形状 - 夹头形状的定义。
- 进给量和速度 - 有关切削和非切削进给速率和主轴速度的参数。
该对话框右侧的预览显示了刀具的形状，并且会自动更新以反映您进行的任何更改。

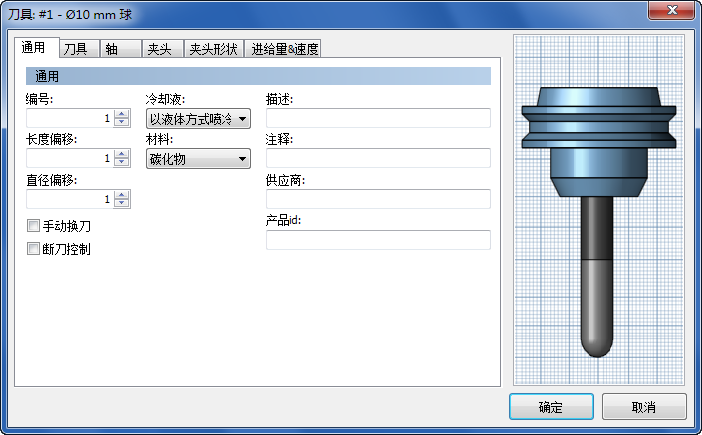

“常规”选项卡设置
编号：
用于在 CNC 机床上选择刀具的编号。
长度偏移：
刀具长度偏移的索引。在将刀具与按长度编制索引的多个刀尖配合使用时，通常需要设置该参数。
直径偏移：
刀具直径偏移的索引。
手动换刀
启用该选项后，将强制在具有自动换刀装置的机床上进行手动换刀。
断刀控制
启用该选项后，将在使用后检查有无断刀。
冷却液：
与刀具配合使用的冷却液的类型。
材料：
刀具材料。
描述：
刀具的文本描述。在整个 Inventor HSM 中显示的刀具名称中会包含该描述。
注释：
刀具的文本注释。注释通常包括在后处理输出中。
供应商：
刀具的供应商。可以使用该选项来确定使用的特定刀具。
产品 ID：
刀具的供应商标识符 (ID)。可以使用该选项来确定使用的特定刀具。

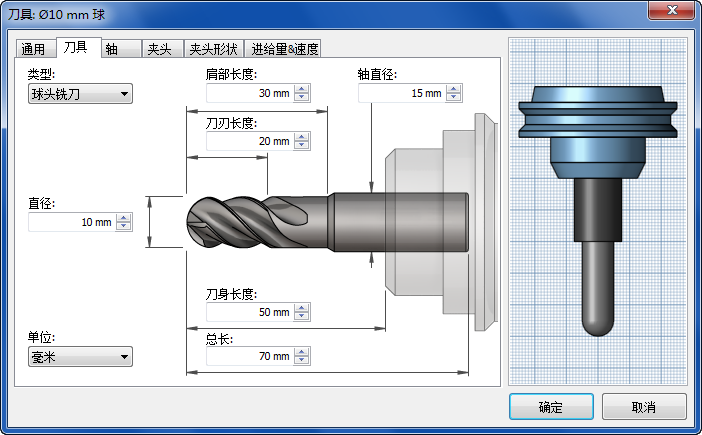

“刀具”选项卡设置
类型：
刀具的类型。
直径：
刀具的直径。
单位：
刀具单位（毫米或英寸）。
刀尖直径：
刀具的刀尖直径。
转角半径：
刀具的转角半径。
锥度角：
锥度角。
刀尖角度：
刀尖的角度。该角度用于计算刀具冲破材料所需的额外深度。
刀刃长度：
刀刃的长度。
肩部长度：
刀具肩部的长度。
刀身长度：
刀身的长度。
总长：
指定刀具的总体长度。
轴直径：
刀具轴/刀轴的直径。
螺距：
攻螺纹的节距，指定为攻丝之间的垂直距离。

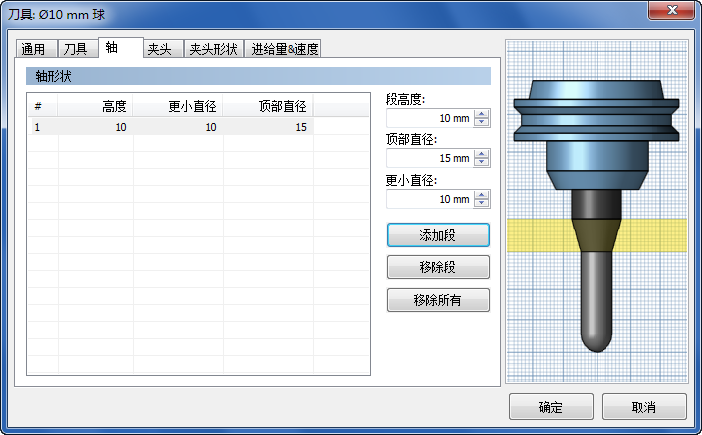

“轴”选项卡设置
段高度：
选定刀具轴段的高度。
上部直径：
选定刀具轴段的上部直径。
下部直径：
选定刀具轴段的下部直径。

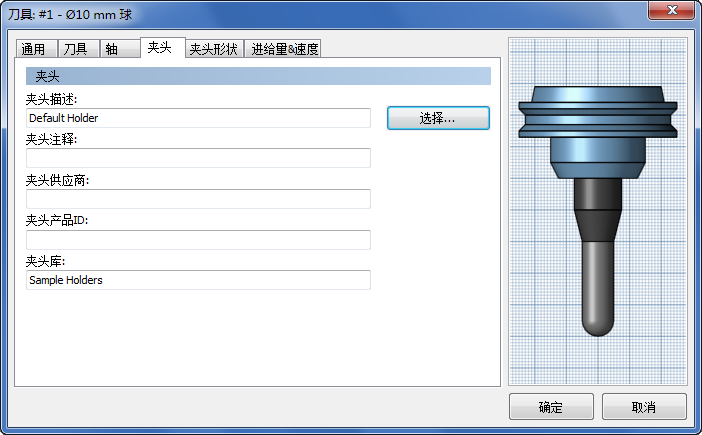

“夹头”选项卡设置
夹头描述：
刀具夹头的文本描述。
夹头注释：
刀具夹头的文本注释。
夹头供应商：
刀具夹头的供应商。
夹头产品 ID：
刀具夹头的供应商标识符 (ID)。
夹头库：
存储刀具夹头的库。

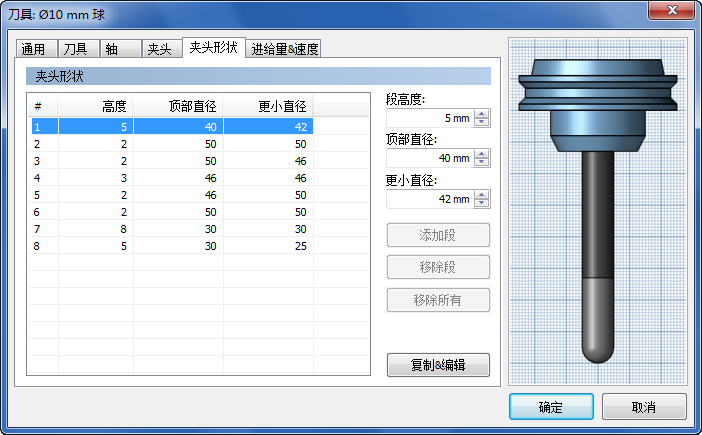

“夹头形状”选项卡设置
段高度：
选定刀具夹头段的高度。
上部直径：
选定刀具夹头段的上部直径。
下部直径：
选定刀具夹头段的下部直径。

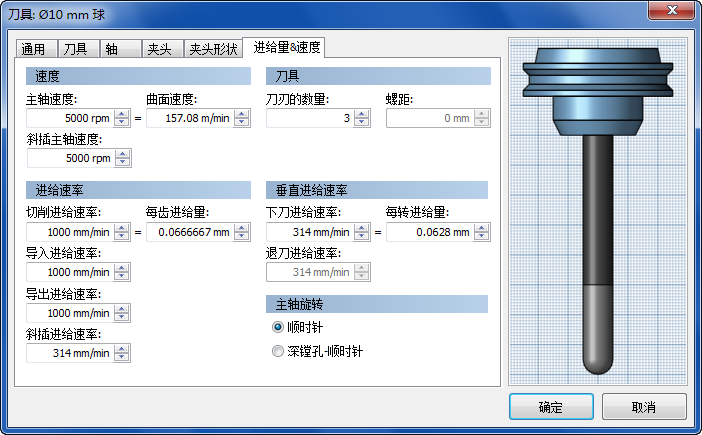

“进给量和速度”选项卡设置
“速度”组
主轴速度：
主轴的旋转速度。
曲面速度：
以曲面上刀具的速度表示的主轴速度。
斜插主轴速度：
在执行斜插移动时主轴的旋转速度。
“刀具”组
刀刃的数量：
刀具中切削刀刃的数量。
螺距：
攻螺纹的节距，指定为攻丝之间的垂直距离。
“进给速率”组
切削进给速率：
在切削移动中使用的进给量。
每齿进给量：
以每齿进给量表示的切削进给速率。
导入进给速率：
导入到切削移动中时使用的进给量。
导出进给速率：
从切削移动中导出时使用的进给量。
斜插进给速率：
向毛坯执行螺旋斜插时使用的进给量。
“垂直进给速率”组
下刀进给速率：
向毛坯下刀时使用的进给量。
每转进给量：
以每转进给量表示的下刀进给率。
退刀进给速率：
退刀并且未使用快速 (G0) 移动时使用的进给量。
“主轴旋转”组
顺时针
该选项默认情况下处于激活状态。所有刀具（除左手型攻螺纹外）都顺时针旋转 (M3)。
逆时针
如果选择该选项，则将会反转主轴旋转方向。
