使用自适应清除进行挖槽的步骤

本教程首先使用“自适应清除”策略清除椭圆形挖槽。

1. 在功能区上，单击 “CAM”选项卡 “3D 铣削”面板 “自适应” 。

“刀具”选项卡

1. 在“刀具”选项卡中，单击 按钮，并从“样品库”>“教程”库中选择刀具“12 号 - Ø8 R1 毫米牛鼻铣刀”。
2. 单击 以关闭“刀具库”对话框。

“形状”选项卡

接下来，在零件的倾斜面上设置刀具朝向和原点。

1. 单击“形状”选项卡。
2. 启用“刀具朝向”复选框以展开该组。




3. 从“朝向:”下拉菜单中选择“选择 Z 轴/平面和 X 轴”。
4. 确保“Z 轴刀具朝向”按钮处于激活状态，并选择如下图所示的倾斜面：





   零件的倾斜面确定新刀具朝向

5. 现在，需要指定 X 轴的方向。确保“X 轴刀具朝向”按钮处于激活状态，并选择如下图所示的零件的水平边：




6. 刀具的 XYZ 朝向现在是正确的，但必须重新定义原点。若要执行此操作，请从“原点:”下拉菜单中选择“选择的点”。
7. 确保“刀具朝向原点”按钮处于激活状态，并选择零件左下角的点，如下图所示：

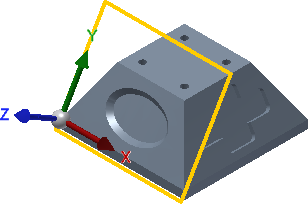

   现在已完成确定新刀具朝向和原点

刀具已处于正确的朝向，现在可以选择形状了。

8. 对于加工边界，请从对话框顶部的“加工边界:”下拉菜单中选择“选择”。

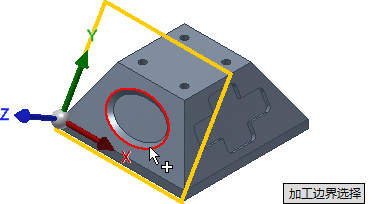

9. 确保“加工边界选择”箭头处于激活状态，并在图形窗口中单击挖槽的外侧椭圆形边以将其选中。




10. 接下来，从“刀具加工范围:”下拉菜单中选择“刀具中心位于边界”。

开始计算

1. 单击“操作”对话框底部的 ，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以自动开始计算刀具路径。





现在将计算刀具路径，并在图形窗口中显示预览。

使用 3D 挖槽操作进行清除的步骤续……
