CAM 选项参考

访问：	功能区： “CAM”选项卡 “管理”面板 “选项”

“CAM 选项”对话框提供了四个选项卡，利用其中包含的设置，您可以在 Inventor HSM 中调整不同的行为。

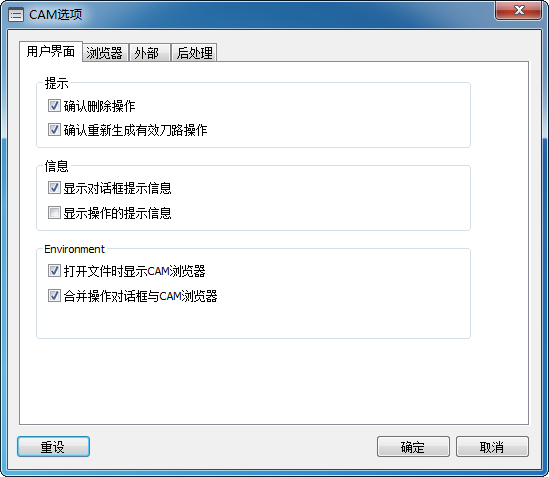

“CAM 选项”对话框。您可以通过单击显示在每个选项卡中的“重设”按钮随时恢复默认设置。

“用户界面”选项卡

• 确认删除操作 - 显示一个提示，要求您确认是否从 CAM 浏览器中删除选定的操作。
• 当有效时确认生成 - 当刀具路径有效时，提示您继续生成。
• 显示对话框工具提示 - 显示有关对话框中控件的工具提示。
• 显示操作工具提示 - 将鼠标悬停在 CAM 浏览器中的节点上以显示选定节点的加工详细信息（描述、策略、刀具描述等）。
• 打开文件时显示 CAM 浏览器 - 当打开包含 CAM 数据的文档时，显示 CAM 浏览器 和 CAM 功能区。
• 合并操作对话框与 CAM 浏览器 - 通常，“操作”对话框与 CAM 浏览器共用同一窗口。禁用该设置可将“操作”对话框作为一个单独的可停靠窗口进行查看。

“浏览器”选项卡

• 显示刀具编号 - 在策略名称前面的方括号 ([ ]) 中显示刀具编号。
• 显示刀具补偿偏移 - 当对“刀具库”中的刀具应用长度和直径偏移时，新值将会显示在刀具编号的旁边。
• 显示刀具描述 - 如果刀具存在描述，则其会显示在策略名称右侧的圆括号中。可以使用“刀具库”对话框添加刀具描述。
• 显示设置工件偏移和主轴 - 显示设置中定义的工件偏移的数量。
• 显示循环类型 - 控制是否为钻孔操作显示循环类型设置。
• 显示手动 NC - 如果手动 NC 条目存在，则其会显示在 CAM 浏览器中的方括号 ([ ]) 中。
• 显示阵列类型 - 在 CAM 浏览器中阵列名称右侧的方括号 ([ ]) 中显示阵列的类新（线性、圆形等）。
• 拖放 - 允许在 CAM 浏览器中对操作进行重排序。有三个下拉菜单选项：“常规拖放”（默认设置）、“不允许拖放”和“拖放前询问”。

“外部”选项卡

• 编辑器 - 允许您指定外部 NC 编辑器。单击“浏览”按钮可导航至包含您选择的 NC 编辑器的文件夹。

“后处理”选项卡

• 保持临时文件与 NC 文件隔离 - 默认情况下处于禁用状态。
• 保留日志文件 - 默认情况下处于禁用状态。
• 覆盖前询问 - 默认情况下处于启用状态。
