加工倒角的步骤

再次使用“2D 轮廓”操作来创建所需的倒角。

1. 在功能区上，单击 “CAM”选项卡 “2D 铣削”面板 “2D 轮廓” 。

“刀具”选项卡

1. 单击 以打开“刀具库”。
2. 从“CAM Mania 教程”库中选择“3 号 - Ø1/4 英寸 45° 倒角”。
3. 单击 以关闭“刀具库”对话框。

“形状”选项卡

1. 在“形状”选项卡中，单击“轮廓选择”按钮，然后在零件的顶面上选择所有四个倒角。

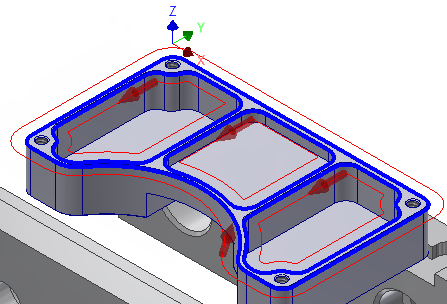

2. 确保这些方向上的轮廓箭头如下图所示。单击箭头可以反转其方向（如果需要）。

“加工路径”选项卡

1. 单击“加工路径”选项卡。

由于选择了倒角加工刀具，因此 Inventor HSM 会自动启用“倒角”组。

2. 将“倒角端部偏移”设置为 0.02 英寸

开始计算

1. 单击 按钮，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以退出“2D 轮廓”并创建刀具路径。

加工沉孔的步骤续……
