钻螺纹孔的步骤

在零件中有四个孔；其中一个孔无螺纹，而其余三个孔有螺纹。首先使用 4.3 毫米的钻来钻三个螺纹孔。

1. 在功能区上，单击 “CAM”选项卡 “钻孔”面板 “钻孔” 。

“刀具”选项卡

1. 在“刀具”选项卡中，单击 按钮。
2. 从“样品库”>“教程”刀具库中，选择刀具“34 号 - Ø4.3 毫米钻孔”。
3. 单击 以关闭“刀具库”对话框。

“形状”选项卡

1. 单击“形状”选项卡。请确保从“孔模式:”下拉菜单中选择“选择的面”，并且“孔面”选择按钮处于激活状态。

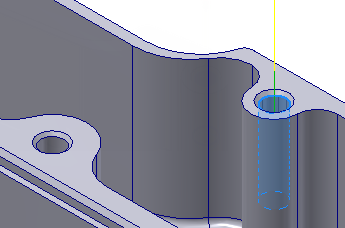

2. 选择三个 4 毫米孔中一个孔的圆柱面。




3. 启用“选择相同直径”复选框。

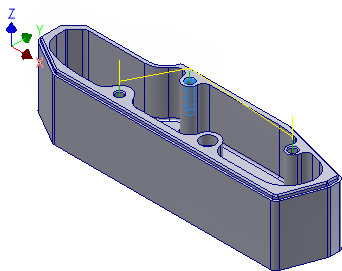

请注意，其他两个 4 毫米孔已处于选中状态。

重要： 如果“选择相同直径”处于禁用状态（灰显），最有可能您选择了圆柱体的边而非面。请确保选择圆柱面以使用此功能。选择面而非边所带来的额外益处在于，系统将根据圆柱体的高度来自动确定每个孔的深度。

根据所做的选择，您可能需要激活“优化顺序”复选框。对孔进行优化重排序可使连接距离尽可能短。

激活“按深度排序”复选框可将具有相同深度和平面的孔保存在一起。这样做可以减少输出中的循环次数，但可能不会得到最短的刀具路径，即使启用“优化顺序”也是如此。

“高度”选项卡

对于钻孔操作，“高度”选项卡可控制每个孔的高度以及在孔之间移动时使用的高度。由于孔已进行倒角加工，因此实际圆柱的起始位置稍微低些。这可以通过使顶部起始于毛坯的顶部来进行调整。

1. 单击“高度”选项卡。
2. 从“顶部高度”下拉菜单中，选择“毛坯顶部”。

注： 为孔选择圆柱体后，所有高度将相对于圆柱体的顶部来确定，而深度将相对于底部来确定。然后，如之前所述，这样使您可以免于手动输入孔的深度。如果已选择边（不具有高度），则必须手动输入高度。

“循环”选项卡

1. 单击“循环”选项卡。
2. 从循环类型:下拉菜单中选择“断屑 - 局部退刀”。
3. 将“啄钻深度”更改为 2.5 毫米

开始计算

1. 单击“操作”对话框底部的 ，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以自动开始计算钻孔刀具路径。

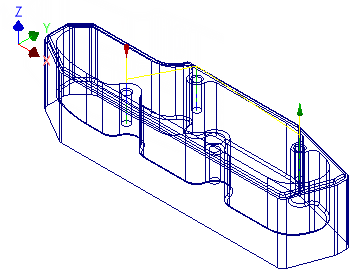

计算的刀具路径应如下所示：

提示： 钻孔刀具路径通常在线架模型上显示效果最佳。若要获取线架视图，请在功能区上的“视觉样式”下拉列表中单击 “视图”选项卡 “外观”面板 “线架” 。

孔攻螺纹的步骤续……
