首先，创建设置。
- 在功能区上，单击
“CAM”选项卡
“工件”面板
“设置”
。
“模型”选项卡处于激活状态的“设置”操作对话框。
“模型”选项卡

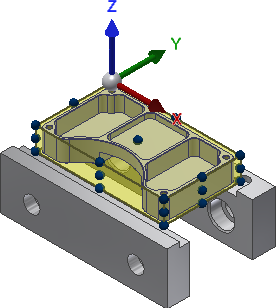

- 在“模型”组中，单击“模型”按钮，并在毛坯边界盒中选择零件。
- 在“工件坐标系 (WCS)”组中，确保从“原点:”下拉菜单中选择“毛坯盒点”。
- 从“边界盒点:”下拉菜单中选择“顶部转角 3”。
“毛坯”选项卡
- 从“模式:”下拉菜单中选择“相对尺寸盒”。
- 从“毛坯偏移模式:”下拉菜单中选择“添加毛坯至侧面和顶部、底部”。
- 将“侧面偏移:”更改为 0
- 将“顶部偏移:”更改为 0
- 将“底部偏移:”更改为 0.2 英寸
- 单击
按钮，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以退出“设置”并关闭“操作”对话框。
对毛坯进行面加工的步骤续……
