加工开放式挖槽的步骤

在 Inventor HSM 中加工开放式 2D 挖槽的最佳方式是使用“2D 自适应清除”策略。

最初，“2D 自适应清除”的工作方式与“2D 挖槽”相似，选择一个或多个闭合轮廓后，您可以将其加工为一个常规挖槽。但是，如果您还选择了包含选定轮廓的毛坯轮廓，那么“2D 自适应清除”会从外向内开始，从毛坯轮廓加工到选定轮廓。

若要使用 2D 自适应策略加工开放式 2D 挖槽，请执行以下步骤：

1. 在功能区上，单击 “CAM”选项卡 “2D 铣削”面板 “2D 自适应” 以创建新 2D 自适应清除操作。

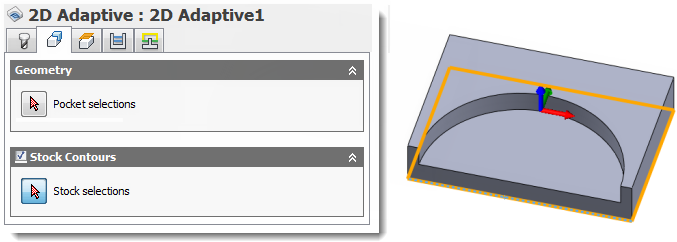

2. 在“形状”选项卡中，选择毛坯轮廓。





   选择毛坯轮廓

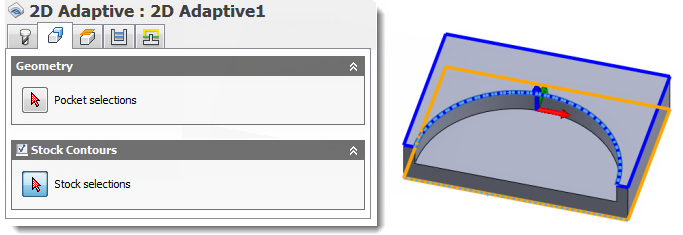

3. 接下来，选择包含开放式挖槽的轮廓。





   选择包含开放式挖槽的轮廓

4. 调整连接高度，使其与形状匹配。确保毛坯的顶部高于切削深度。
5. 单击“确定”以生成刀具路径。

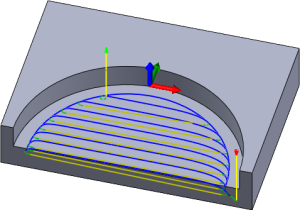

刀具路径现在看起来类似于下图：

开放式挖槽的 2D 自适应刀具路径
