加工不规则毛坯的步骤

“自适应清除”支持任何形状的毛坯定义。

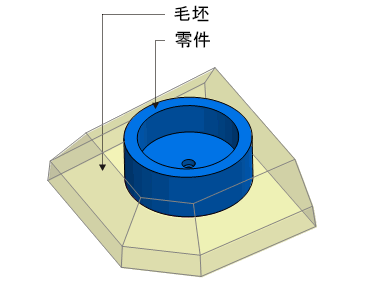

不规则毛坯

1. 在 Inventor 中，将毛坯创建为独立的实体。
2. 在 Inventor HSM 中，创建新设置并选择创建的毛坯。
3. 打开“自适应清除”参数，并将加工边界设置为“无”。





   无加工边界

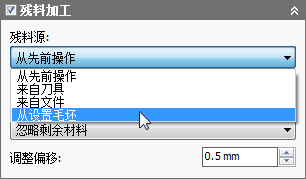

4. 启用“残料加工”并将“残料源”设置为“从设置毛坯”。





   来自设置毛坯的残料源

5. 设置所有其他加工参数，然后选择“确定”以计算刀具路径。

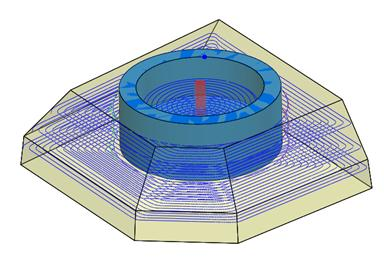

   针对不规则毛坯生成的刀具路径
