接下来，清除完全水平的底座曲面。
- 在功能区上，单击
“CAM”选项卡
“3D 铣削”面板
“水平”
。
“刀具”选项卡
- 在“刀具”选项卡中，单击
按钮。 - 从“教程 4”库中选择“13 号 - Ø6 R1 号牛鼻刀”。
- 单击
以关闭“刀具库”对话框。
“高度”选项卡
默认情况下，“水平”精加工策略还跨零件的顶部以及零件脊上的小扁平区域进行加工。在该操作中，我们仅关心底部平面，因此我们可以限制要加工的深度范围。
- 单击“高度”选项卡。
- 从“顶部高度”下拉菜单中选择“选择”。
- 对于“顶部参考”，请在底部圆角上方选择一个顶点，如下图所示。
“加工路径”选项卡
- 单击“加工路径”选项卡。
- 将“公差:”设置为 0.02 毫米
- 将“平滑偏差:”设置为 1 毫米
- 启用“加工余量”复选框。该操作会向下加工到零件的最终形状，而不允许剩余任何毛坯。
- 将“径向加工余量”设置为 0 毫米
- 将“轴向加工余量”设置为 0 毫米（该值应自动更新）
开始计算
- 单击“操作”对话框底部的
，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以自动开始计算刀具路径。

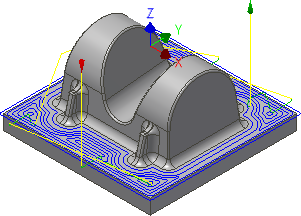

现在将计算刀具路径，并在图形窗口中显示预览。
