创建设置的步骤（教程 5）

通过创建设置来开始本教程的学习。设置用于为一组加工操作定义多个常规特性，包括工件坐标系 (WCS)、毛坯形状、夹具和加工曲面。请记住，如果您在添加第一个操作之前未手动创建设置，系统将会自动为您创建使用默认参数的设置。

1. 单击 “CAM”选项卡 “工件”面板 “设置” 以显示“设置”对话框。
2. 您还可以在 CAM 浏览器顶部的“Tutorial5.ipt 操作”上单击鼠标右键，并从弹出式关联菜单中选择“新建设置...”。

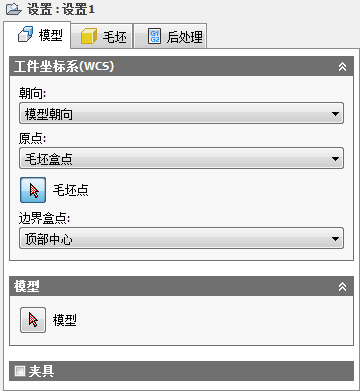

“模型”选项卡处于激活状态的“设置”操作对话框

设置工件坐标系 (WCS) 原点

在图形窗口中，将绕零件的边界盒自动创建毛坯材料。模型朝向将按零件顶部的 WCS 显示。XYZ 朝向是正确的，但需要重新定义 WCS 原点。

1. 在“工件坐标系 (WCS)”组中，从“原点:”下拉菜单中选择“毛坯盒点”。
2. 单击“毛坯点”按钮，然后选择位于毛坯顶部左下角处的点（由黑色点表示）。或者，也可以从“边界盒点:”下拉菜单中选择“顶部转角 1”。

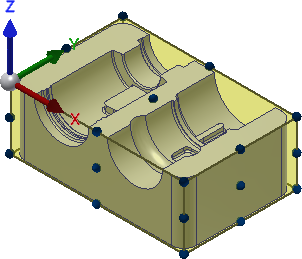

   WCS 位于顶部转角 1 边界盒点

定义模型曲面

虽然定义加工曲面不是绝对必需的步骤，但我们在这里将其作为一项练习来做，以便为更复杂的设置做准备。

1. 在“模型”组中，单击“模型 l”按钮。
2. 在毛坯中单击模型以选择零件作为加工曲面。





在边界盒内选择模型

定义毛坯

在像这样的简单示例中定义毛坯不是绝对必需的步骤，因为 Inventor HSM 可以使用“相对尺寸盒”模式的默认设置作为模型的边界盒。但是，定义毛坯以与机床上实际使用的毛坯相匹配，确实可以使毛坯模拟更精确。

重要： 在加工具有多个零件和/或夹具的部件时，该练习将证明很有用。

1. 单击“毛坯”选项卡。
2. 从“模式:”下拉菜单中，选择“相对尺寸盒”。
3. 从“毛坯偏移模式:”下拉菜单中，选择“添加毛坯至侧面和顶部、底部”。
4. 将“侧面偏移:”更改为 0 毫米
5. 将“顶部偏移:”更改为 1 毫米
6. 将“底部偏移:”更改为 1 毫米
7. 最后，单击“设置”对话框底部的 ，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以退出设置步骤。

对零件进行面加工的步骤续……
