定义钣金零件中折弯特征的拉伸。
访问
位于“面”、“折弯”和“异形板”钣金特征对话框的“形状”选项卡上。

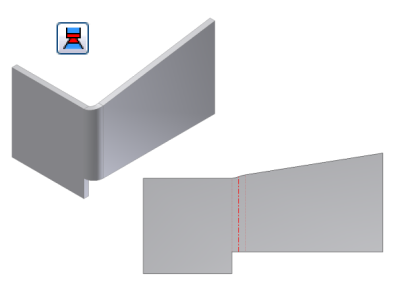

- 与侧面对齐的延伸折弯
- 沿由折弯连接的侧边上的平板延伸材料，而不是垂直于折弯轴。在平板的侧边不垂直的时候有用。使用每个选项创建的相同折弯，如下列图像所示。第一个图像显示的是与侧面对齐的折弯延伸。比较折弯区域任一侧上的展开模式区域。
- 与侧面垂直的延伸折弯
- 垂直于侧面延伸材料（默认），如下图所示。注意折弯区域任一侧上的展开模式区域，并与之前显示的展开模式区域上相同的区域进行比较。
