镜像和阵列轮廓旋转特征

从轮廓旋转特征创建镜像或阵列特征。

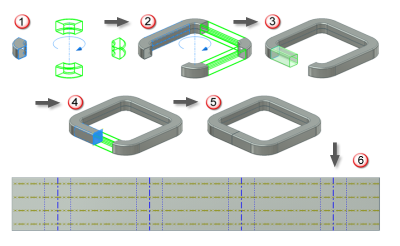

有关从轮廓旋转创建镜像或阵列特征的工作流，如上图所示：

1. 通过总共包含四个引用的放射形阵列来创建轮廓旋转特征阵列。
2. 向模型中添加一个直异形板段，并创建总共包含三个引用的放射形阵列。
3. 添加一个短的直异形板段。此段不延伸到通过放射型阵列轴的中间平面。
4. 镜像该短异形板段，这样将连接原始轮廓旋转阵列元素的最后一个引用显示的局部面。
5. 镜像操作会在这两个短异形板段之间留出间隙。您可以展开和展平整个模型。展开模式显示折弯和旋转中心线。
