使用二维草图的点或三维工作点和方向元素创建卡扣式连接特征。
- 访问
- 在功能区上，单击“三维模型”选项卡
“显示面板”图标
。选择“塑料零件”面板以显示“塑料零件”面板，然后选择“卡扣式连接”
。
样式规格
- 悬臂式卡扣式连接钩
-
- 悬臂式卡扣式连接扣
-
“形状”选项卡
通用于两种样式。指定卡扣式连接的放置。
放置
- 实体
- 指定卡扣式连接特征的目标实体。 从草图 该放置方式需要草图平面上的点（中心）。
- 反转梁方向或夹子方向
- 反转方向（该方向最初对应于草图平面法向）。
- 中心
- 指定中心位置。使用“中心点”开关创建的点将自动选中。
- 钩方向
- 提供可选择的四个箭头，每个箭头方向之间都 相差 90 度 。
- 反转梁方向或夹子方向
参考点 该放置方式需要三维工作点或草图点（中心）和两个方向。
- 反转梁方向或夹子方向
- 定义方向。
- 梁方向
- 反转“方向”选项所定义的矢量相反的方向。
- 钩/扣方向选择器
- 当指定“参考点”时，指定钩/扣的方向。
-
钩方向
- 提供可选择的四个箭头，每个箭头方向之间都
相差 90 度
。
- 延伸
- 指定是延伸还是中断梁：
- 延伸到下一个面
- 在点处停止
- 延伸到下一个面
“”复选框
“梁”选项卡（悬臂式卡扣式连接钩样式）
指定卡扣式连接特征的梁参数。
- 墙壁上的梁厚度
-
- 梁长度
-
- 钩上的梁厚度
-
- 墙壁上的梁宽度
-
- 钩上的梁宽度
-
“钩”选项卡（悬臂式卡扣样式）
- 钓钩长度
-
- 钩退刀槽深度
-
- 钩长度
-
- 挂钩保留面角度
-
- 挂钩插入面角度
-
“夹”选项卡（悬臂式卡环样式）
- 夹子长度
-
- 夹子宽度
-
- 墙壁上的梁厚度
-
- 顶部梁厚度
-
“扣”选项卡（悬臂式卡扣式连接扣样式）

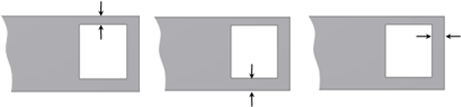

- 侧面和顶部的扣宽度
-
- 扣开口长度
-
