创建用于折弯成型输出的钣金放样

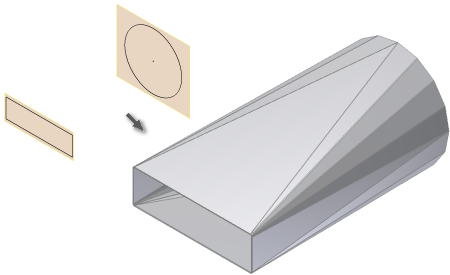

使用两个草图截面轮廓和相应的选项从平面和圆柱折弯面创建过渡形状。

1. 在功能区上，单击“钣金”选项卡 “创建”面板 “钣金放样”。“钣金放样”对话框将会显示。
2. 在图形窗口中，单击定义钣金放样的第一个截面轮廓的可见草图几何图元。
3. 单击定义钣金放样的第二个截面轮廓的可见草图几何图元。如果选择“启用/禁用特征预览”，则会预览钣金放样结果。
4. 如有必要，在“钣金放样”对话框的“形状”选项卡中，单击“收敛”。折弯中心线将收敛到某个点。
5. 如果需要，选择替换的面控制并输入相应的控制值。
6. 如有必要，请指定与激活的钣金规则中定义的折弯半径不同的折弯半径值。
7. 如有必要，在“展开选项”选项卡上，指定与激活的钣金规则中定义的展开规则不同的展开规则。
8. 单击“确定”。

注： 若要放弃任何输入并关闭“钣金放样”对话框，请随时单击“取消”。

在您使用“冲压成型”或“折弯成型”创建钣金放样特征时，将无法编辑该特征的输出选项。可以删除该特征而不删除草图截面轮廓，然后使用备用输出类型重新创建。
