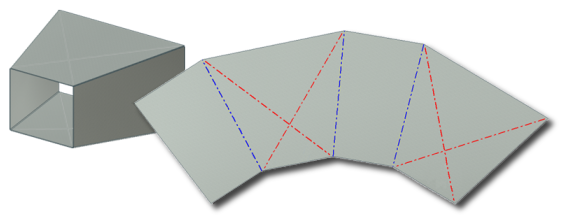

创建展开模式示意折弯线

1. 在展开模式模型状态下工作时，在展平的面上创建草图。
2. 在表示所需折弯中心线的草图内放置线几何图元。
3. 对线进行尺寸标注和约束。
4. 退出草图。
5. 在功能区上，单击“展开模式”选项卡 “创建”面板 “示意折弯线” 。
6. 在草图中选择一个或多个将全部共享相同的折弯属性的直线。
7. （可选）在“示意折弯线”对话框的“信息类型”下拉列表中，单击“折弯成型”、“折缝”或“无”。
8. 如果需要，编辑在“折弯角度”、“半径”或“展开规则”中显示的信息。
9. 单击“确定”。
