BIM 交换环境可编写（定义）并发布（导出）IPT，以便您可以将其与 AutoCAD 和 Revit 配合使用。这些应用程序是为记录建筑、结构、机械、电气和管道 (MEP) 信息而特制的构建设计和构造系统。
BIM 交换可将二维和三维 IPT 设计数据发布为 Autodesk 交换文件 (.ADSK)。此外，BIM 交换应用程序可以将 Revit 几何图元导出到本地 Revit 族 (.RFA) 文件。多个 Autodesk 产品可以使用一个 Autodesk 交换文件。BIM 交换可为各种建筑、工程和施工 (AEC) 应用程序提供模型及其元数据。
Autodesk 产品（例如 AutoCAD 和 Revit）包含不同的工具以供使用数据。BIM 交换是 Autodesk Inventor 的附加模块，可使用 Autodesk Inventor 的几何造型命令来定义可在其他 Autodesk 产品中使用的模型。BIM 交换包含用于定义接头、简化和识别模型几何图元/数据，以及将数据导出到 .RFA 或 .ADSK 文件的命令。
重要信息：如果 Revit 为所需结果，则需要使用特征识别工具转换在 Inventor 中创建的各种类型的几何图元，以匹配 Revit 软件中可用的几何图元。
BIM 交换的常规工作流包含三个主要组件：
- 简化
- 通过删除零部件或不必要的特征，从而降低模型复杂度的过程。使用简化的部件命令来创建包覆面和合并零部件。在编写或发布零件或部件之前，使用包覆面提取替换、详细等级表达、衍生零件和其他方法简化零件或部件。由于建筑工程师仅需要与其设计有关的详细信息，因此，通常只有基本三维形状和连接特征是重要的。导出零部件时，最好通过简化部件尽可能缩小 .RFA 和 .ADSK 文件大小。
- 编写

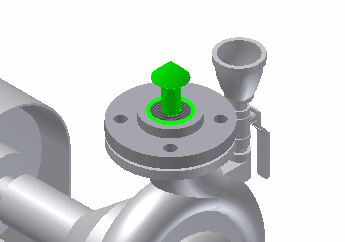

- 定义连接器对象的过程，该过程指明事物连接的方式和位置。在 MEP 应用程序中，接头对象用于定义设备（如热交换器）与建筑系统（如 HVAC）之间的关联。五种类型的接头（电缆接头、导管接头、管道接头、电气接头和管接头）中的每一种均包含用于创建、编辑和删除它们的命令。 注： 接头图示符与部件配合约束相似，都指示配合面或平面。它们不指示流向。通常情况下，接头指向远离主零部件的方向。使用“方向”命令来反转接头方向。
流向在接头元素内部单独定义。
可通过定义位置、方向、形状和尺寸来添加接头。然后选择接头类型，之后再向将要在 AutoCAD MEP 或 Revit MEP 中使用的模型应用此连接器。添加接头时，它们将显示在 BIM 交换浏览器中。
- 发布
- 验证并将 Inventor 数据导出到 .ADSK 或 .RFA 文件的过程。导出的文件包含几何图元、二维视图、接头、参数及其他特性。接收应用程序将导入该应用程序所支持的数据。
使用包覆面提取或详细等级表达来简化数据，然后再导出至 .ADSK 或 .RFA 文件。如果该设计包含单个零件，则可以将该零件放置在空的部件文件中来实现简化。然后对部件文件使用“包覆面提取替换”。
可在“导出建筑零部件”命令中选择用户坐标系 (UCS)。零件或部件中定义的任意 UCS 均可在“导出建筑零部件”命令中使用。为便于实现此目的，“BIM 交换”选项卡中提供了 UCS 命令。许多建筑应用程序认为 Z 正向是上指天花板的，而机械应用程序通常认为 Z 正向是外指的.定义恰当的 UCS 非常重要，这样才能以正确的方向导入模型。
Revit MEP 和 AutoCAD MEP 均可导入 ADSK 文件和关联的数据。该应用程序仅导入受支持的数据。文件中不受支持的数据将被忽略。请务必记住，如果已使用 .ADSK 文件，则无法在 AEC 应用程序中对该文件进行完全修改。因此，请务必按照下面所述的工作流来获得 .ADSK 或 .RFA 文件。
