在钣金零件中冲裁贯通折弯。
- 在功能区上，单击“钣金”选项卡
“修改”面板 “切割”
。 如果草图中只有一个截面轮廓，它将自动亮显。
- 如果有多个截面轮廓，请单击“ 截面轮廓 ”，然后选择要切割的截面轮廓。
- 选择“冲裁贯通折弯”。
- 接受“厚度”参数作为贯穿切割的切割深度。可以指定部分深度切割作为“厚度”参数的百分比或输入精确深度值。

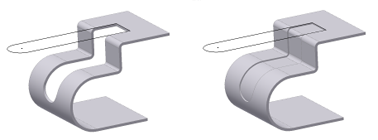

- 单击“确定”。 注： 在下图中，两个示例的草图均设置为可见。左侧示例显示了距离值设置为与“厚度”参数相等的多个相交折弯的简单切割。右侧示例显示了“距离”值设置为一半厚度的相同切割。
演示如何创建穿透折弯的切割
为切割特征创建草图的提示
在创建截面轮廓草图以用于冲裁贯通折弯的切割特征时，在草图中使展开几何图元投影是很有用的。首先，选择平面来启动草图。然后，使用“投影展开模式”（使用“投影几何图元”和“投影剖切边”命令）来选择最初选定的草图面旁边的面。此命令将沿可用于标注草图的折弯线投影展开的面。最后，使用草图“切片观察”选项来删除草图平面中的折叠模型几何图元。
