在特征或基础实体上移动面

按平面上指定的距离移动面,按指定的方向和距离移动面,或者使用“自由移动”以移动面。

选择必须同时移动的所有面。将面作为一个组移动是保持面与面之间相对位置的最简单方法。

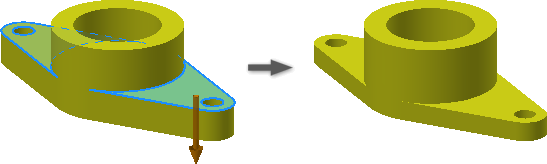

在零件环境中,选择一组面并指定要移动的方向和距离。

使用“自由移动”移动或旋转面

  1. 打开要编辑的文件。
  2. 通过在浏览器中的基础实体上单击鼠标右键,然后选择“编辑实体”,激活“编辑基础实体”环境。
  3. 默认情况下,“自由移动”选项处于激活状态
  4. 单击一个或多个面进行移动或旋转。

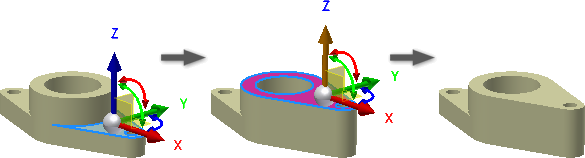

  5. 单击空间坐标轴的红色、绿色或蓝色箭头,可以分别沿 X、Y 或 Z 轴移动一个或多个面。您还可以在输入框中输入数字值。

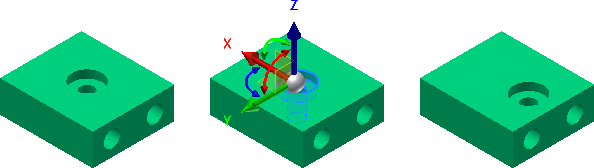

  6. 单击红色旋转操纵器可绕 X 轴在 YZ 平面上旋转。单击绿色旋转操纵器可绕 Y 轴在 XZ 平面上旋转。单击蓝色旋转操纵器可绕 Z 轴在 XY 平面上旋转。您还可以在值输入框中输入角度值。
    单击彩色旋转操纵器,或者在输入框中输入角度值。
    • 红色表示在 YZ 平面中绕 X 轴旋转。
    • 绿色表示在 XZ 平面中绕 Y 轴旋转。
    • 蓝色表示在 XY 平面中绕 Z 轴旋转。
  7. 若要重新定位空间坐标轴,请使用以下方法之一:
    • 单击要重定向的空间坐标轴的线性轴、旋转轴或平面轴。
    • 在小工具栏中,单击“重新定位空间坐标轴”
    • 选择线性边或平面来重定向空间坐标轴。工作平面、工作轴、二维和三维草图曲线也是空间坐标轴重定向的有效选择。

    重定向空间坐标轴之后,继续执行“自由移动”操作。

  8. 若要捕捉到面或点,请使用以下方法之一:
    • 单击与您要捕捉到的面的方向相匹配的空间坐标轴线性轴或旋转操纵器。如果在空间坐标轴上选择了线性移动或平面移动,则面会通过移动来对齐。如果选择旋转,则面会通过旋转来对齐。
    • 在小工具栏中,单击“捕捉到”
    • 选择要对齐的面或工作点。
  9. 若要完成操作并退出该命令,请在小工具栏中单击“确定”。若要接受更改并选择更多面以应用累积线性或旋转变换,请单击“应用”。

按指定的方向和距离移动面

  1. 打开要编辑的文件。
  2. 启动命令,然后在下拉列表中单击“方向和距离”
  3. 单击一个或多个要移动的面。
  4. 在图形窗口中,单击面、边或工作轴以定义方向。默认方向是选定面正向的反转方向。若要反转方向,请单击“反向”。
  5. 若要输入距离,请使用以下方法之一:
    • 输入数字或表达式。表达式不能包含参数名称。
    • 在下拉列表中,单击最近使用的值以选择该值。
    • 单击箭头以访问“测量”命令。测量的值会自动输入到距离字段中。
  6. 如果在基础实体环境中进行编辑,若要关闭该环境并返回到三维造型环境,请单击“完成”。

按平面上指定的距离移动面

  1. 打开要编辑的文件。
  2. 通过在浏览器中的基础实体上单击鼠标右键,然后选择“编辑实体”,激活“编辑基础实体”环境。
  3. 单击一个或多个要移动的面。
  4. 单击“点和平面”。
  5. 在图形窗口中,单击平面。
  6. 单击“点”,然后单击两点以定义起点和终点。

    如果必要,可以将该点投影到平面上。一个或多个面将相对于投影点移动。

  7. 如果在基础实体环境中进行编辑,请单击“完成”以关闭该环境并返回到三维造型环境。
注: 您只能选择工作点、线性边的端点或中点或环形边的中心。
