模型中的贴图

模型面上的贴图表示标签、品牌名称艺术字、徽标和担保封条。

您可以在草图中插入图像，使用约束和尺寸定位该图像，然后将其应用为贴图。

创建薄零件（如曲面），然后在零件草图中添加图像来表示贴图。如果愿意，可以将贴图放置在零件面上。

贴图中的图像大小和位置

您可以在草图中插入图像，使用约束和尺寸定位该图像，然后将其应用为贴图。您可以使用“三维模型”选项卡中的“贴图”命令来选择要用作贴图的图像。

将图像放入草图平面之后：

• 单击图像中心并拖动以对其进行移动。
• 单击图像的一角，拖动以调整图像大小。图像将保持原始纵横比（长度与宽度之间的关系）。
• 单击一条边以转动图像。

使用约束和尺寸固定贴图的位置并使其与其他几何图元对齐。

与面形状相符的贴图

在“贴图”对话框中，在将贴图应用于平面、圆柱体和圆锥面时，您可以选中“折叠到面”复选框。贴图与面的形状相符，不会出现扭曲或投影现象。

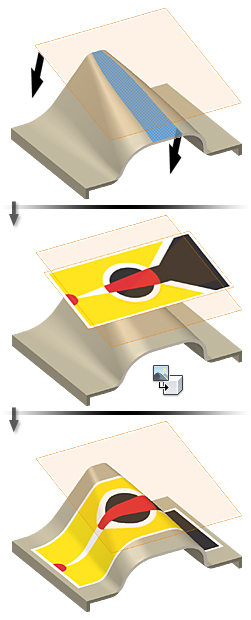

下图显示了在选择了“折叠到面”和“链选面”时的贴图放置。

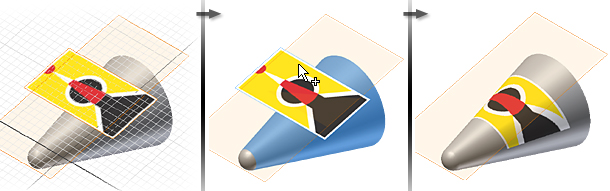

下图显示了在选择了“折叠到面”和“链选面”时圆锥体中一个贴图的放置。

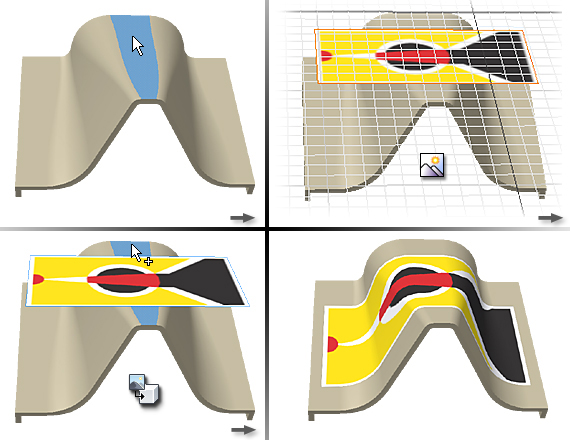

下图显示了在选择了“链选面”时跨越样条曲线、直线和圆弧曲面的贴图。

有关创建与面形状相符的贴图的提示：

• 含贴图图像的草图平面必须与接收贴图的面相切或平行。
• 草图平面和目标面（用于贴图）的法向必须指向同一个方向。
  注： 如果贴图不可见，则表示草图平面的法向与目标面的法向可能不一致。如果含贴图图像的草图平面是工作平面，则编辑草图。然后，在工作平面上单击鼠标右键，然后选择“反转法向”以重新设置法向方向。
• 接收贴图的面的大小必须等于或大于贴图大小。如果小于贴图，贴图图像将被剪切。

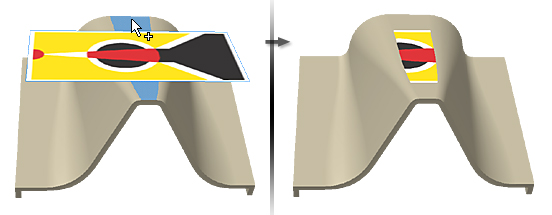

下图显示了非逼真贴图放置的结果。

若要将贴图应用于相邻面，请选中“链选面”。在放置贴图图像时应避免与拐角交迭。贴图将沿边被剪切，因为贴图无法平滑地缠绕到两个面。

未使用“折叠到面”应用的贴图

清除“折叠到面”复选框，可以将贴图应用到圆柱面、圆环面和其他非平面的面。投影垂直于草图平面。

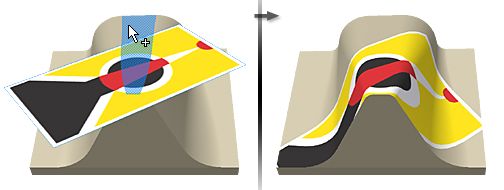

下图显示了未选择“折叠到面”和“链选面”时的贴图放置。

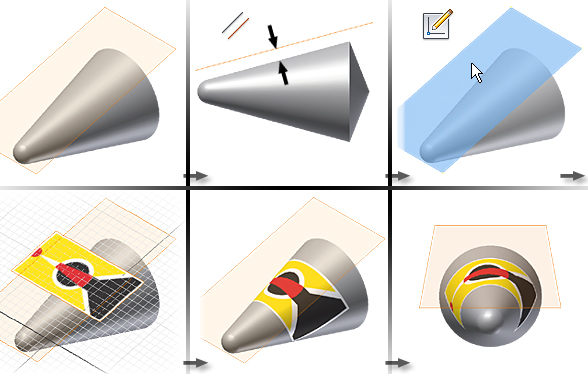

下图显示了在选择了“折叠到面”和“链选面”时圆锥体中一个贴图的放置。

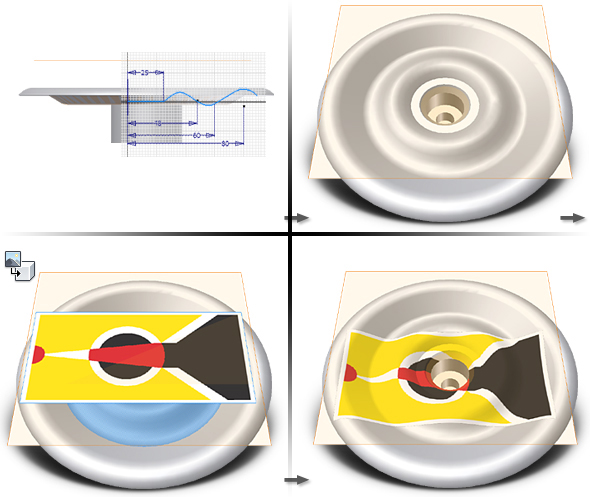

如果清除“折叠到面”复选框，选定的面则不必彼此相切。它们的位置能够以任意角度（垂直除外）放置。以应用到飞碟面的贴图为例。该面是旋转为磁盘形状的样条曲线和圆弧的横截面。

您可以在以下对象上应用贴图：

• 跨凸柱或槽。贴图不会注入成腔中。
• 在不垂直的面上。贴图在遇到垂直面时停止。
• 在图像不会扭曲的面上。例如，避免角度突变；当所选面存在角度时图像将被投影。

若要将贴图应用于相邻面，请选中“链选面”复选框。在放置贴图图像时应避免与拐角交迭。贴图将沿边被剪切，因为贴图无法平滑地缠绕到两个面。

下图显示了草图平面法向和投影平面法向一致的情况。

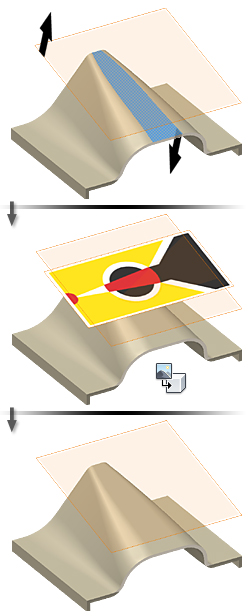

下图显示了草图平面法向和投影平面法向不一致的情况。
