练习 1：使用数据表查找要素

显示任何图层的数据表。过滤数据表以显示地块子集 - 在本例中，仅为 Villa Drive 上的地块。

注：

此练习将使用您在之前的练习中创建和修改过的 build_map1.dwg 地图。

视频教程

如果已连接到 Internet，请播放视频以了解如何使用数据表查找和缩放至要素。您也可以单击“我尝试”自行尝试。在视频的下面列出了此过程的步骤。

注：

此练习将使用您在之前的练习中创建和修改过的 build_map1.dwg 地图。

使用数据表过滤要素的步骤

1. 如果尚未打开，请打开在第 4 课：创建地图要素中完成的地图。
   • 依次单击 “打开”“图形”。
   • 找到 build_map1.dwg 文件。
   • 选择该地图，然后单击“打开”。
2. 在任务窗格中，切换到显示管理器。
3. 在“显示管理器”中，选择 Parcels 图层，然后单击“表”。

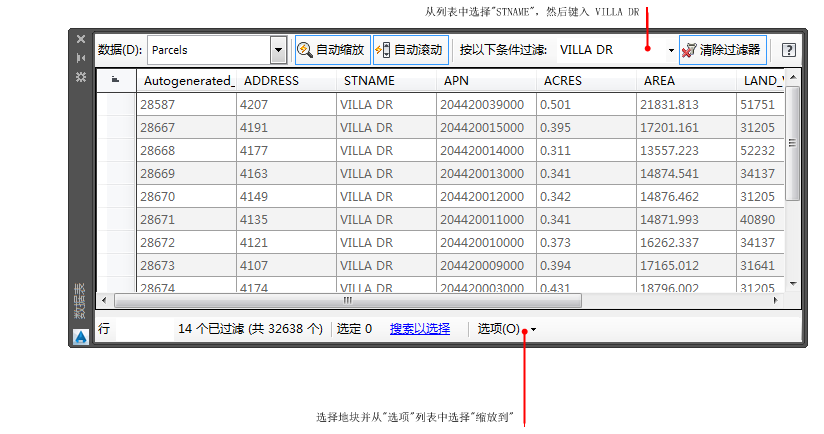

4. 在数据表中，在“按以下条件过滤”列表中选择“STNAME”字段，然后在字段中输入 VILLA DR。

   请勿拼写为“Drive”。

5. 单击“应用过滤器”以仅显示 Villa Drive 上的地块。


   使用数据表过滤出要查看的地块。

6. 请确保“自动缩放”处于打开状态。

   处于打开状态时，该按钮周围会有一圈边框。

7. 在地块最左侧的深灰色字段中单击，以选择该地块。
   注：

   将数据表滚动到左侧以查看最左侧的字段。

   AutoCAD Map 3D 会缩放到选定地块。

8. 记下“自动生成的 SDF ID”字段中的编号，因为您稍后还需要该编号。
   注：

   您可以执行更复杂的搜索。 依次单击“常用”选项卡 “数据”面板 “搜索”。 查找 该选项使您可以使用布尔条件查询图层（例如，ACRES > 1 可以找到大于一英亩的地块）。然后，地图将仅显示符合查询条件的对象。

9. 保存地图但不要关闭，以在下一练习中使用。

要继续此教程，请转至练习 2：检出和编辑要素。
