任务窗格

使用“任务窗格”，您可以快速访问常用的要素，并将这些要素编组到与任务相关的视图中。使用“任务窗格”可以创建、管理、显示和发布地图。

任务窗格

有四个选项卡：

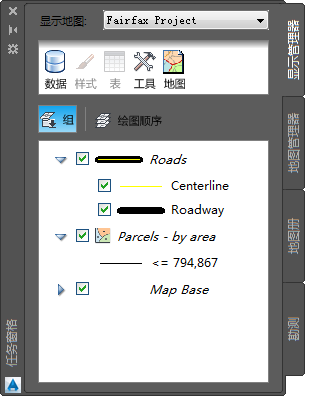

显示管理器，用于管理存储在数据存储（数据库、地理空间数据文件和光栅文件）中的要素，附着图形文件和更改要素的外观。每个地理空间要素类都是“显示管理器”中的图层。您也可以添加图形图层。

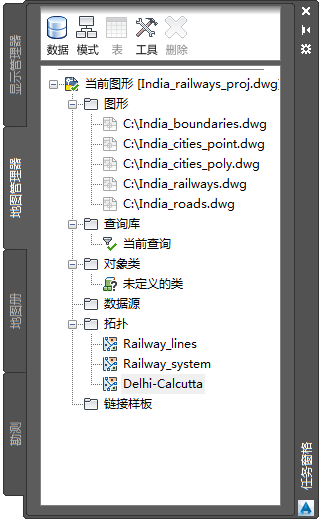

地图管理器，在其中可查看地图工程的元素。这些元素包括连接至作为源的文件，使用并保存的查询和将图形对象链接至数据的样板。使用此视图可以在附着图形的对象中查询，并查看任何对象的数据。

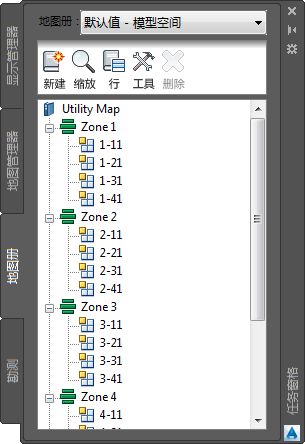

地图册，在其中可将大地图分成“分幅”。每个分幅都在单独页面上渲染。您能够以多种格式发布地图册，以用于打印和在线显示。
勘测，在其中可引入并使用勘测点数据。

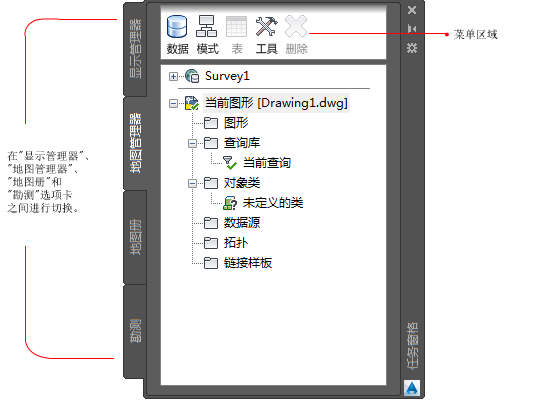

每个“任务窗格”的视图均具有其自己的菜单区域。还可以通过在“任务窗格”中的任意项上单击鼠标右键来查看该项目的自定义菜单。

将这些方法用于“任务窗格”

要在视图间切换，请单击任务窗格上的选项卡。
要查看当前“任务窗格”选项卡的选项，请单击“任务窗格”顶部菜单区域中的图标。
要隐藏“任务窗格”，请单击其“最小化”按钮。将光标悬停于“任务窗格”标题栏上可以显示“最小化”按钮。要在隐藏“任务窗格”后再次显示，请将光标悬停在标题栏上。
要使“任务窗格”成为浮动选项板，请单击其标题栏并将其拖动至所需位置。将标题栏拖动到窗口边缘可以将其再次固定。
注：
要在每次将光标从“任务窗格”移开时将其最小化，请在“任务窗格”标题栏上单击鼠标右键然后打开“自动隐藏”。
要关闭“任务窗格”，请单击其右上角的“X”。将光标悬停于“任务窗格”标题栏上可以显示“X”。
关闭“任务窗格”后，可以重新显示。在规划与分析工作空间中，依次单击“视图”选项卡 “选项板”面板 “地图任务窗格”

地图管理器

使用“地图管理器”可管理包括在当前地图中的数据源。

使用“地图管理器”可以管理以下资源：

将图形附着到当前地图的步骤

在图形中使用数据库的步骤

执行以下操作之一：

将数据库文件从 Windows 资源管理器拖动至“任务窗格”的“地图管理器”选项卡。
如果“地图管理器”选项卡未立即显示数据源，请在“地图管理器”选项卡的空白区域中单击鼠标右键。单击“刷新”。
在“地图管理器”选项卡的“数据源”文件夹上单击鼠标右键，然后选择“附着”。
AutoCAD Map 3D 将自动为与数据库应用程序的通信创建所需的文件。但是对于某些数据库类型，用户必须亲自配置这些文件。

“显示管理器”使用户可以创建显示地图。每个显示地图包含一个已设置样式的图层集。一个地图文件中可以包含多个显示地图，并且可以在每个地图中为同一数据设置不同样式。

使用“数据连接”将要素添加至地图，或将数据源拖动至“显示管理器”以将它们作为图层添加。例如，从 Windows® 资源管理器将 SDF 文件拖动到图层区域进行添加。

在“显示管理器”中使用以下方法：

使用“样式编辑器”设置地理空间要素样式的步骤

注：您将需要样例数据才能执行这些步骤。如果未下载，请跳至下一部分“地图册”。

在 SampleMap.dwg 文件中，选择显示管理器中的 Parcels 图层。
要更改地块的颜色，请单击任务窗格菜单区域中的“样式”按钮。
- 单击“样式编辑器”窗口中间的“样式”字段。
- 选择其他前景颜色，然后单击“确定”。
- 通过单击此窗口右上角的“X”关闭“样式编辑器”。更改将显示在地图中。

使用地图册可以从已设置样式的地图中创建打印地图、地图册和多页 DWF。地图册使用 AutoCAD 图纸集管理器，在地图册中提供分幅树视图，如同地图集中的页面。使用导航箭头可以在地图中的分幅之间移动。

创建地图册的步骤

使用“勘测”选项卡可输入和组织勘测数据点。

使用“勘测”选项卡可输入和组织勘测数据。

使用勘测数据的步骤

要继续此 AutoCAD Map 3D 导览教程，请转至特性选项板
