练习 1:创建地图

使用标准样板创建地图文件。指定一个坐标系。添加到地图中的任何数据都将转换为该坐标系。

视频教程

单击画面中的箭头按钮可以观看如何为地图设置坐标系。在视频的下面列出了此过程的步骤。

创建地图的步骤

  1. 开始此教程之前,请参见准备使用教程

    如果未下载用于本教程的样例数据,请观看视频。

  2. 从桌面或“开始”菜单中,启动 AutoCAD Map 3D(如果它尚未运行)。
  3. 单击 ,然后依次单击“新建”“图形”
  4. “选择样板”对话框中,选择“map2d.dwt”,然后单击“打开”

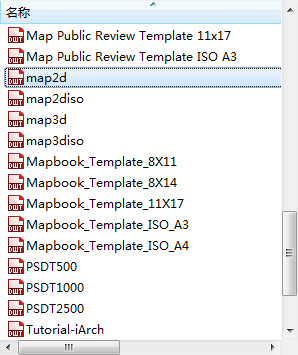

    选择“map2d.dwt”

    AutoCAD Map 3D 中,此文件是被设置为使用二维地图的 AutoCAD 样板。

  5. 为地图指定坐标系。
    • 依次单击“地图设置”选项卡 “坐标系”面板 “指定”
    • “坐标系 - 指定”对话框中,对于“类别”,选择“USA, California”。
    • 向下滚动,然后选择 CA-I。
    • 单击“指定”

要继续此教程,请转至练习 2:使用数据连接将数据添加到地图
