练习 3：修改标题栏

如果组织有其自己的标题栏，则可以将此栏定义插入到样板文件并替换默认定义。但是，此练习假设您没有这样的栏，并说明如何自定义样板附带的标题栏。

标题栏定义具有用来定义其文字和外观的特性。您可以更改这些特性的值。例如，可以指定文字变量的值或标题栏边界的外观。

注： 标题栏由几个较小的块组成，例如图例和主键地图视口。您可以分解标题栏以调整它的一些组件块的大小，或对组件块进行修改或删除，但是本教程不包含有关此操作的内容。在此练习中，您只更改当前标题栏定义的特性。

视频教程

如果已连接到 Internet，播放视频可以了解如何修改标题栏。在视频的下面列出了此过程的步骤。

注：

此练习将使用您在上一练习中修改过的样板。

更改标题栏属性的步骤

1. 双击标题栏的边框以查看增强属性编辑器。

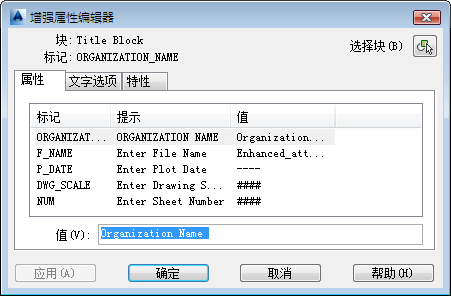

   您可以更改标题栏的任意特性

   注： 标题块是布局右侧的块的下面部分。如果在标题栏内错误地双击了视口，则请在视口内单击鼠标右键，然后单击“最小化视口”。
2. 更改组织名称。

   ORGANIZATION_NAME 是文字字段，它的默认值是“组织名称”。可以通过键入其他值来替换此默认值。

   • 单击“属性”选项卡，然后单击 ORGANIZATION_NAME 字段。
   • 请为“值”键入您组织的名称。
   • 在增强属性编辑器中，单击“应用”。
3. 更改打印日期条目。

   P_DATE（打印日期）是一个基于字段且可自动更新的变量。在此示例中，将 P_DATE 设置为上次修订图形的日期。

   • 单击“属性”选项卡，然后单击 P_DATE 字段。
   • 在对话框底部的“值”字段上单击鼠标右键（当前包含值 "---"），然后选择“插入字段”。

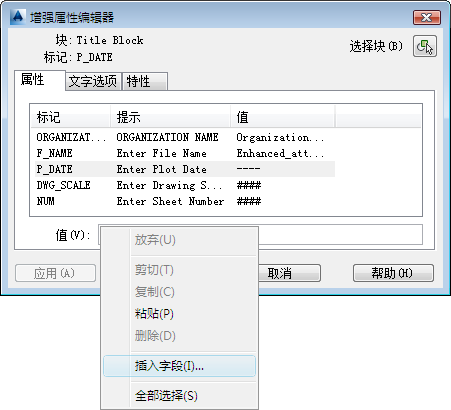

     在值上单击鼠标右键以插入字段。

   • 在“字段”对话框的“字段名”下，选择“当前图纸修订日期”。
   • 在“格式”下，选择“标题大小写”。
   • 单击“确定”。
   • 在增强属性编辑器中，单击“应用”。
4. 指定其他文字样式。

   您可以对标题栏不同元素的文字进行格式化。

   • 在增强属性编辑器中，单击“文字选项”选项卡。
   • 请为“文字样式”选择“指北针文字”。
   • 请为“对正”选择“中心”。
   • 单击“应用”。
5. 自定义标题栏中所用的直线。
   • 在增强属性编辑器中，单击“特性”选项卡。
   • 为标题栏选择其他线型、线宽或颜色。
6. 单击“确定”。
7. 保存修改的样板。
   • 依次单击 “另存为”“AutoCAD 图形样板”。
   • 指定新名称（例如，Map Book Template - Inset.dwt）。

     如果打算重新使用此样板，则请将其保存到 Templates 目录。否则，请将其保存到 My Documents。

8. 在其显示时编辑说明。保留“将所有图层另存为未协调”为选中状态。
9. 为一下次练习，请保留样板文件为打开状态。

要继续此教程，请转至练习 3：替换指北针块。
