练习 4：使用数据连接

使用 数据连接 将地图连接到包含地块数据的文件。

使用“数据连接”窗口附着任何非 DWG 数据源：

• 数据库格式，例如 ArcSDE、Oracle 或 SQL Server
• ODBC 源，例如 Microsoft Access
• 光栅文件
• 基于 Web 的源，例如 WMS 或 WFS
• 空间数据文件，例如 SDF 和 SHP

即使您未使用数据连接来附着非 DWG 数据源，数据连接也会显示有关所有附着的非 DWG 数据源的信息。例如，拖放到地图中的 SDF 文件将列于“数据连接”窗口中。

注：

此练习将使用您在之前的练习中创建和修改过的 build_map1.dwg 地图。

视频教程

如果连接到 Internet，播放视频可以了解如何连接到活动的数据存储并使其显示在地图中。您也可以单击“我尝试”自行尝试。在视频的下面列出了此过程的步骤。

使用“数据连接”的步骤

1. 如果还未进行此操作，请将教程的样例文件复制到本地驱动器中。
2. 在 build_map1.dwg 文件中，在 显示管理器 中依次单击“数据”“连接到数据”。
3. 在“通过提供程序进行数据连接”下，选择“添加 SDF 连接”。
4. 单击“源文件”旁的文件图标。
5. 导航到从中复制样例文件的文件夹，然后选择 PARCELS.SDF。单击“打开”。
6. 单击“连接”以将地块数据文件添加为数据源。

   在“将数据添加到地图”下，“地块”已处于选中状态。

   该要素类的坐标系显示在其名称旁边。如果该信息不正确，可以单击“编辑坐标系”来更改坐标系。

   注：

   只有在您知道要素的原始坐标系时才能更改引入坐标系 - 请勿更改坐标系来匹配地图。AutoCAD Map 3D 会自动将每个要素从其自身坐标系转换成当前地图中的坐标系。如果您更改了坐标系，则转换可能会不正确。

7. 单击“添加到地图”。

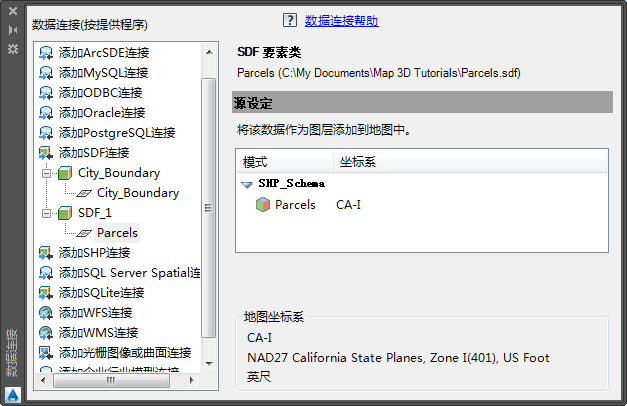

   在“数据连接”窗口中，连接到数据提供程序，然后选择所需的要素类。

   单击“添加到地图”后，一个名为“地块”的图层将显示在 显示管理器 的列表中。可以独立于地图中的其他图层来设置图层样式、保存、显示或隐藏图层。

8. 保存所做的工作。单击“保存”。

要继续此教程，请转至练习 5：添加光栅图像。
