关于在闭合边界处打断对象

使用该选项可以将简洁边缘的地图存回源图形,或打印没有重复边界的地图。这个功能与 AutoCAD 中作用于选定对象集和多段线边界的 BREAK 命令相似。

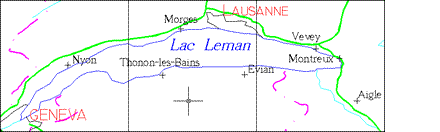

使用“边界打断”命令将一幅地图打断为三个平铺部分。

文字“Thonon-les-Bains”仍在中间的地图中,因为该文字具有“正中”对正和插入点。

“边界打断”选项

指定边界

打断对象时,可绘制一条边界,选择一个或多个可构成闭合边界的现有对象,或使用活动源图形的保留范围作为边界。使用保留范围可以将所有活动源图形的范围合并为边界。

边界的边缘不一定是内图廓型。如果使用经纬线进行打断,则边缘形状将为梯形。

保留对象数据

也可以选择保留已附着的现有对象数据以及指向外部数据库记录的链接,这些链接记录是有关打断操作所创建的对象的。

一旦打断对象,就可以将数据存回到源图形。
