关于填充闭合多段线

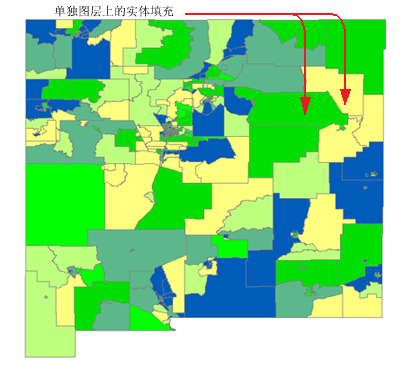

可以使用实体和填充图案来填充图形中的闭合多段线。例如,可以用一种颜色来显示人口多于 10,000 的国家/地区,而用另一种颜色来显示人口不足 10,000 的国家/地区。

填充闭合多段线

ADEFILLPOLYG 命令总是使用实体填充样式创建图案填充对象。

用户也可以使用 BHATCH 命令来填充闭合多段线。使用 MPFILL 命令填充多边形对象。

注:

如果要移动以 ADEFILLPOLYG 命令填充的闭合多段线,则必须同时移动图案填充对象。AutoCAD Map 3D 将闭合多段线和图案填充对象视为分离的对象。

要在执行查询时自动以填充图案或实体填充来填充闭合多段线,请使用“定义查询”对话框中的“特性转换”功能。

如果在“AutoCAD Map 选项”对话框“查询”选项卡上设置了“创建关联图案填充对象”选项,则对于通过 ADEFILLPOLYG 命令、ADEQUERY 命令(使用“特性转换”)和 MAPTHEMATIC 命令(使用填充)创建的图案填充对象,AutoCAD Map 3D 将为其创建关联图案填充对象。
