关于弹性拉伸两幅地图

弹性拉伸是根据已知控制点向新位置的移动而对数据集进行的不均匀调整。例如,由于飞行校准和相机不精确导致空中测量收集的数据也不精确。通过将这些数据与精确的地面勘测数据对比,可以使用控制点和两个数据集的公共标志物,将空测数据拉伸或弹性拉伸为精确的数据。

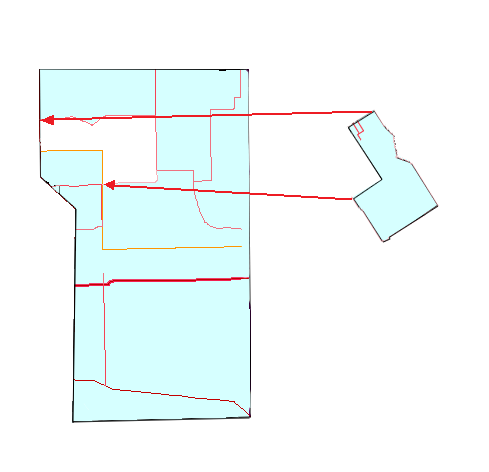

参照地图是正确的,而附加了新的细节内容的地图却已严重变形。通过运行“弹性拉伸”命令并选择公共控制点,即可正确校正这两幅地图。

选择点以进行弹性拉伸时,请绕要进行弹性拉伸的对象或区域的周界依次选择点。

正确

错误

选定点将被视为多边形的顶点,以便用户在绕周界依次选择点时获得更好的效果。

具有给定形状的对象(例如圆、圆弧和椭圆)保留原有形状。

由于弹性拉伸不是线性变化,因而很难还原变化的效果并把图形恢复到原始状态。在进行弹性拉伸操作前应该保存图形。

改变缩放比例

如果处理两幅使用不同比例和不同坐标系的地图,首先应决定参照地图要使用的坐标系。然后再设置当前地图和源地图的坐标系。
