关于延伸未及点

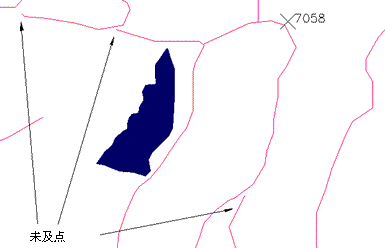

未及点通常是由不精确的数字化或在转换扫描数据时造成的。使用“延伸未及点”清理动作,可以找到互相位于对方的指定公差半径内但不相交的对象。

如果一个对象延伸后能够与另一个对象相交,则它将被延伸(保持相同的方向)并捕捉到另一个对象上的一点。如果没有节点,将在相交处创建一个节点。

如果两个对象都位于指定公差的范围内,并且不用更改其方向就可以捕捉它们,则它们将被一起捕捉。如果在捕捉处没有节点,将创建一个节点。

终点未与另一个对象相交,但位于公差范围内的对象将被延伸。

通常在一个图形中会同时出现未及点与悬挂点。悬挂点或出头点)是由于线性对象超出了与目标线性对象的交点而形成的。请参见删除悬挂对象

除了在使用“延伸未及点”时必须选择“打断目标”选项以在交点处打断目标线性对象以外,“延伸未及点”动作与“打断交叉对象”对未及点的处理方法相同。
