用户可以通过将其他图形附着到当前图形的方式,处理其他图形中的对象。附着到当前图形的图形组被称为图形集。
例如,现有城镇每个区域的单独图形。先将这些图形附着到当前图形上,然后同时查看所有象限。
如果附着图形已指定了全球坐标系,则该图形中的对象在当前图形中都将自动变换为相应的大小和位置。
如果附着图形没有指定全球坐标系,则在将对象复制到当前图形时可以指定它们在图形中的对齐方式。
![]() |
![]() |
||
![]() |
![]() |
![]() |
![]() |

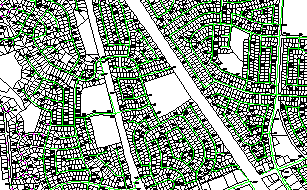

附着图形 | 当前图形 |
通过指定每个附着图形的图形偏移来分幅图形,如上所示。
用户可以为每个附着图形指定图形偏移。还可以指定在将附着图形中的对象引入当前图形时这些对象的缩放或旋转方式。
