每个图层包含一类数据。例如,可以具有图形对象图层、表示来自 Oracle 的要素类的图层、DEM 曲面图层和光栅图像图层。使用 FDO 连接到数据源(通过数据连接)时,该数据源中的每个要素类或图像均将自动成为一个独立的图层。可以创建图形对象的图形图层,并且这些对象可以是多个图层的成员。
显示管理器图层与您在图层特性管理器中看到的经典“AutoCAD 图层”不同。如果不使用 AutoCAD Map 3D,AutoCAD 用户无法看到“显示管理器”图层。使用不同的技术设置两种不同图层类型的样式。

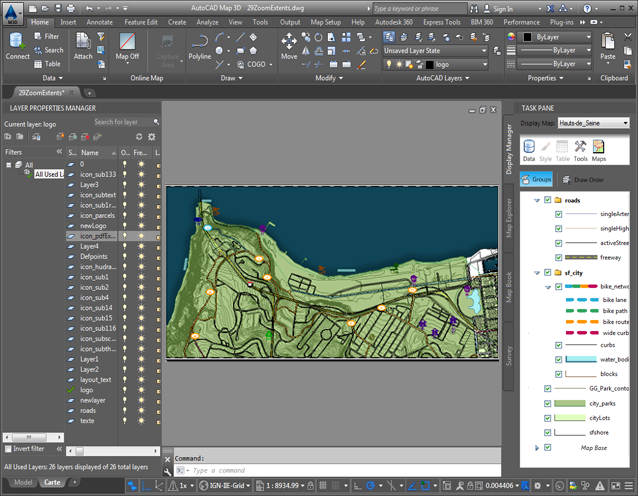

此地图同时包含 AutoCAD 图层(左侧)和“显示管理器”图层(右侧)。
可以通过以下两种方式查看显示管理器中的图层:
如果一个对象属于多个图层,它将继承其所属的每个图层的样式。例如,如果一条直线既属于“Transportation”图层,又属于“Roads”图层,则该直线将继承这两个图层的样式。如果这两个图层指定的样式或可见性设置存在冲突,该对象将使用“显示管理器”列表中处于较高位置的那个图层的样式和可见性设置。
可以为图形图层指定一个缩略图图标,在显示管理器和为该地图创建的任意图例中使用。这仅对图形图层起作用,不适用于要素图层。
