nCloth Soda Can

本示例将介绍如何使用 nCloth 模拟 Soda 压碎。

创建 nCloth can

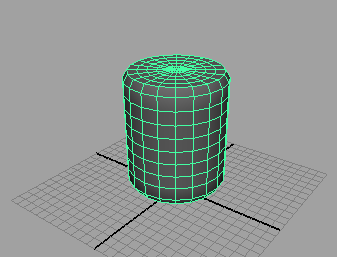

这是 can 和刚性 nCloth 输入网格的基本模型。

若要生成 soda can 模型 nCloth

1. 在“nDynamics”菜单集中选择此 can，然后选择 nMesh > 创建 nCloth(nMesh > Create nCloth)。
2. 在“属性编辑器”(Attribute Editor)中，选择“nucleus1”选项卡。
3. 在“地平面”(Ground Plane)区域中启用“使用平面”(Use Plane)。

若要使 soda 被压碎

1. 在属性编辑器中，选择“nClothShape1”选项卡。
2. 在“动力学特性”(Dynamic Properties)中，按如下设置属性：
   • “拉伸阻力”(Stretch Resistance)：133
   • “压缩阻力”(Compression Resistance)：200
   • “弯曲阻力”(Bend Resistance)：17
   • “弯曲角度衰减”(Bend Angle Dropoff)：0.9
   • “恢复角度”(Restitution Angle)：6
   • “恢复张力”(Restitution Tension)：1000
   • “变形阻力”(Deform Resistance)：1.3
   • “阻尼”(Damp)：1

压碎 can

soda 现在可以配置为作出与 aluminum can 一样的反应。现在可以将其压碎。

若要压碎 soda

1. 选择“创建 > 多边形基本体”(Create > Polygon Primitives) > “立方体”(Cube)。

   多边形立方体将显示在原点。立方体在最初创建时，是被 can 遮挡住的。

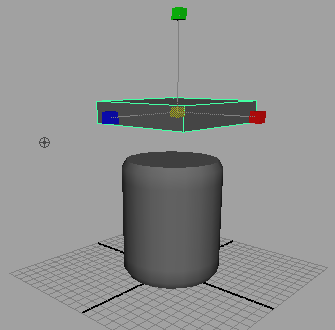

2. 从“工具箱”选择“移动工具”(Move Tool)并向上移动立方体，使其位于 can 的上方。
3. 选择“缩放工具”(Scale Tool)并缩放立方体，以便其长度和宽度与 can 相同。

4. 选择“nMesh > 创建被动碰撞对象”(nMesh > Create Passive Collider)。
5. 从“工具箱”中选择“移动工具”(Move Tool)。
6. 在“nDynamics”菜单集中，选择 nSolver > 交互式播放(nSolver > Interactive Playback)。
7. 作为场景播放，以不同的角度和速度将立方体向 can 移动。

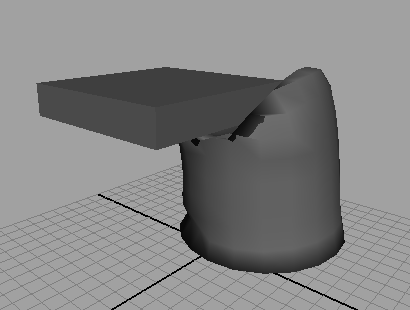

   当您将立方体向下移动时，can 将会变形。可以尝试将 can 从侧面或不同的角度撞击，以查看不同的变形。如果试验还没完成，而动画重置了，请增加播放结束的时间。
