创建流道

向之前任务中创建的主流道添加流道。

在插入流道前,必须首先指定流道属性。

  1. 单击 几何,“主页”选项卡(“主页”选项卡 > “创建”面板 > “几何”)打开“几何”选项卡。
  2. 单击 默认,“几何”选项卡 (“几何”选项卡 > “属性”面板 > “默认”),然后从“默认”下拉菜单中选择 流道属性,“几何”选项卡 “流道属性” 将显示“流道属性”窗格。
  3. 在“流道类型”下拉列表中选择,并在“流道形状”下拉列表中选择圆形
  4. 直径 (1) 中输入 4 mm 并单击“确定”,或者如果其中已输入 4,则单击“关闭”。
  5. 单击 默认,“几何”选项卡(“几何”选项卡 > “属性”面板 > “默认”),然后从“默认”下拉菜单中选择 栅格尺寸,“几何”选项卡 “栅格尺寸” 将会显示“定义栅格”窗格。
  6. 在“栅格尺寸”文本框中输入 5 mm 并单击“确定”,或者如果其中已输入 5,则单击“关闭”。直到步骤 8 才会出现栅格。
  7. 单击 对象可见性,“视图”选项卡 (“视图”选项卡 > “可见性”面板 > “对象可见性”),然后从“对象可见性”下拉菜单中取消选择“边界框” 模型周围的边界框将会被删除,从而便于创建流道。
  8. 单击 流道,“几何”选项卡(“几何”选项卡 > “浇注系统”面板 > “流道”)。 显示“创建流道”窗格,并且模具以栅格重叠的形式显示。
  9. 旋转并放大模型以使主流道底部和注射位置可见。
  10. 确保选中“创建流道”窗格底部的“显示栅格”和“捕捉栅格点”复选框。

  11. 使用“选择”工具,单击主流道底部并将指针拖离主流道。 显示一条以较小黄色球体为端点的细黄线。该球体表示流道的末端。由于选择了“创建流道”对话框中的“捕捉栅格点”选项,因此球体将跳到最近的栅格交叉点。

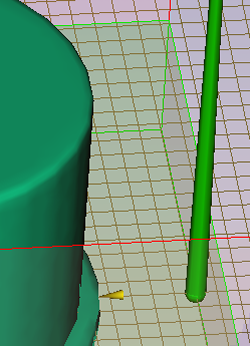

  12. 单击所示的栅格交叉点。

  13. 右键单击“图形”面板并从菜单中选择 完成创建流道 即已创建流道。

在下一任务中,您将创建浇口。
